Sisteme de tavan · reprezentate de Blaser
vektron produce tavane metalice pentru proiecte de arhitectură. Particularitatea sistemului nu e caseta, ci ce intră în ea: iluminat, încălzire și răcire radiantă, ventilație, acustică și audio, într-un ansamblu coordonat de un singur furnizor. Marca aparține grupului kreon, cu care împarte tehnologia și partea de iluminat.

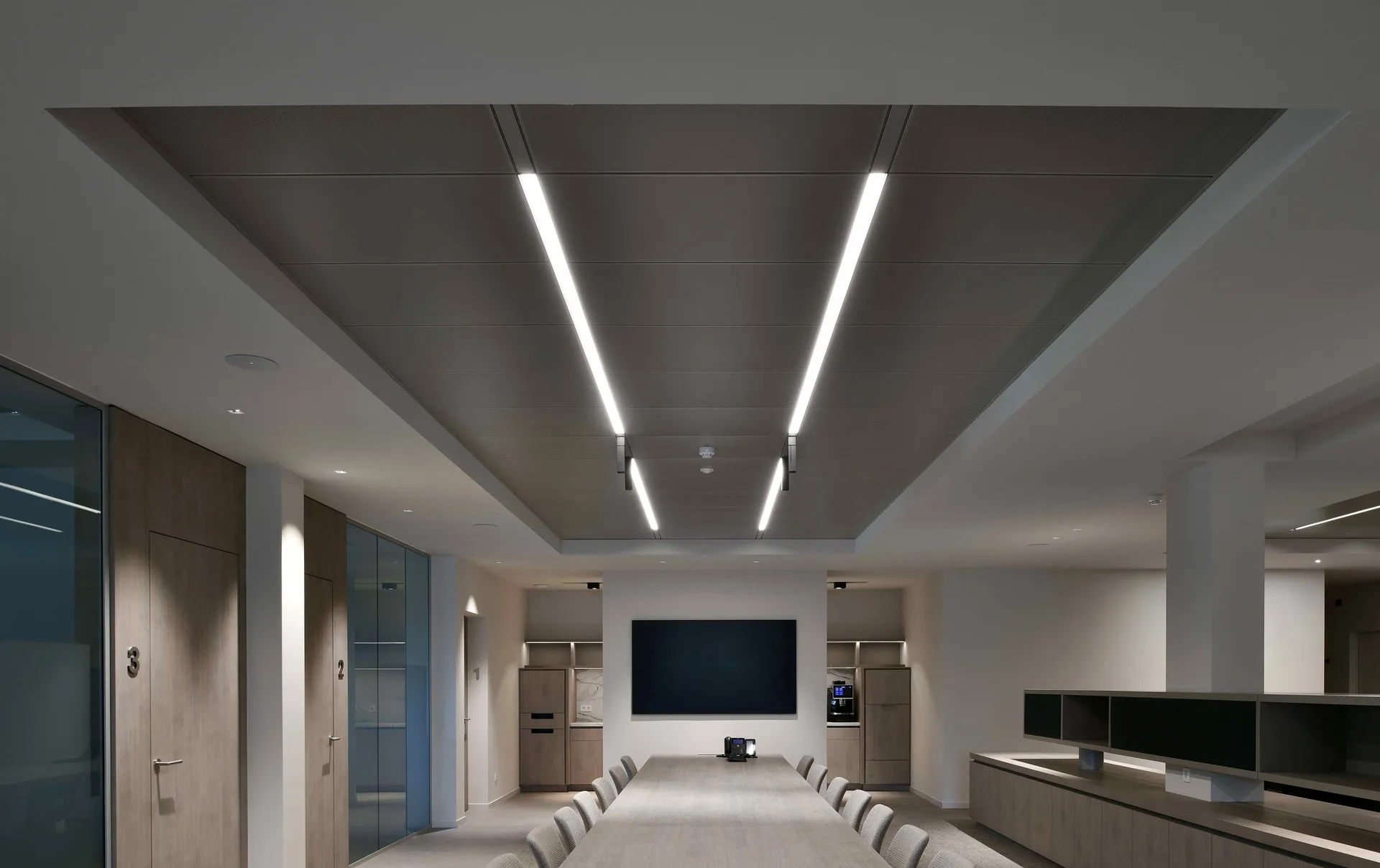

Tavan vektron cu iluminat liniar, proiectoare și detectoare integrate în aceeași suprafață
Fotografii: vektron / kreon
Ideea sistemului
Într-un tavan obișnuit se întâlnesc patru meserii care nu s-au vorbit între ele. Aici e un singur sistem și un singur responsabil.

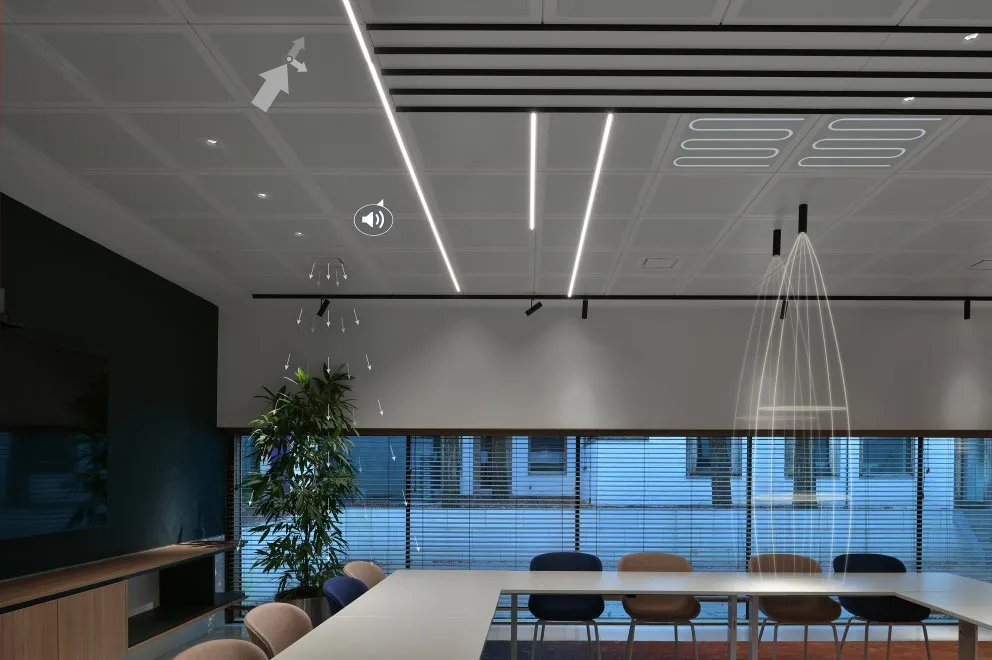

Lumina, aerul și absorbția acustică, în aceeași casetă și aceeași culoare
Sistemele
Diferența dintre ele stă în cum se prinde caseta și în cât se vede structura. Fotografia arată rezultatul, desenul arată secțiunea prin prindere. Etichetele de dedesubt spun ce integrări acceptă fiecare sistem.

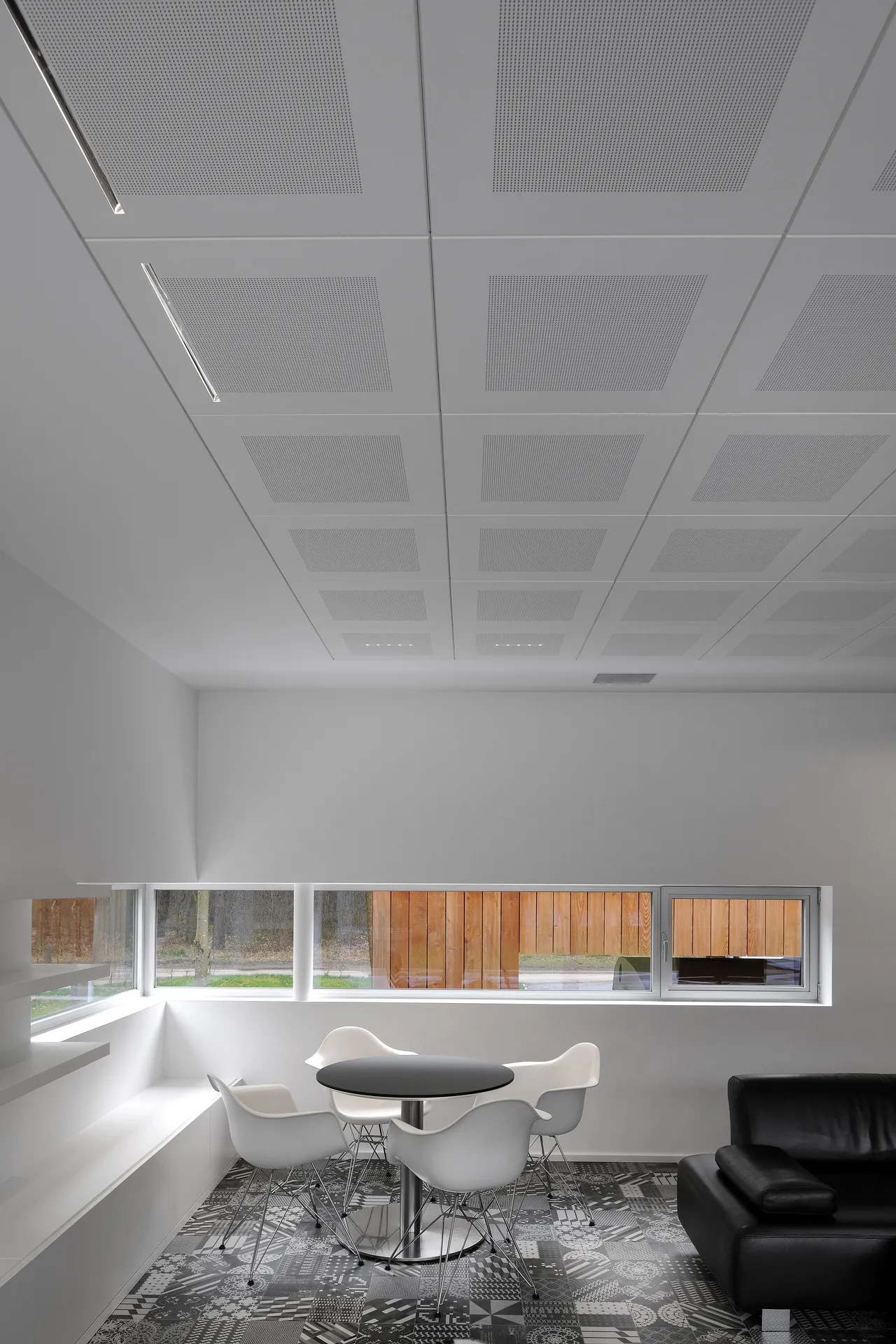

clip-in — structură ascunsă, casete clipsate, demontabile individual
Grilă ascunsă
Structură portantă complet ascunsă, pe care casetele se clipsează. Profilul și conectorii speciali de pe casetă asigură planeitatea, iar fiecare casetă se poate scoate individual, fără scule.
Toate sistemele se livrează în variantă acustică, prin perforație și material fonoabsorbant. Etichetele tăiate marchează integrările care nu apar în lista de compatibilitate publicată de vektron pentru sistemul respectiv: clima radiantă e listată pe clip-in, lay-on, hook-on și rytmi, iar difuzoarele de aer pe clip-in, lay-on și hook-on, plus fanta liniară vento pe rytmi. Pentru configurații în afara listei, întrebăm direct producătorul.
Perforații
Perforația se alege deodată pentru cum arată tavanul de la 3 metri și pentru cât absoarbe. Suprafața liberă e cea care contează acustic: cu cât e mai mare, cu atât sunetul ajunge mai ușor în materialul fonoabsorbant din spatele casetei. Alege un model din grilă.
Găuri rotunde · pas pătrat
Cea mai discretă perforație din gamă: de la distanța de utilizare, suprafața se citește aproape plină.
Date de catalog vektron. Valoarea acustică efectivă depinde de perforație, de materialul din spatele casetei și de înălțimea plenumului — se stabilește în proiect, pe baza fișelor tehnice ale producătorului.
Finisaje
Gama standard de vopsire în câmp electrostatic, cu gradul de luciu indicat de producător. Luciul contează mai mult decât culoarea: sub 5% suprafața nu returnează reflexii ale corpurilor de iluminat, ceea ce e important în birouri și în spații cu ecrane. În afara gamei standard se pot livra și alte culori, la cerere.
Corpurile de iluminat vektron se livrează în aceeași culoare ca tavanul, din fabrică. Asta e diferența practică față de un corp cumpărat separat, care ajunge pe șantier într-un alb care nu se potrivește cu caseta.
Integrări
Aici e diferența față de un tavan obișnuit: elementele de instalație nu se adaugă peste tavan, ci fac parte din el, cu decupaje, prinderi și finisaj prevăzute din fabrică. Cinci familii de integrări, plus elementele auxiliare.
Corpuri kreon integrate în casetă: iluminat de ambianță, downlight-uri, linii continue, proiectoare pe șină și optici speciale. Se livrează în culoarea tavanului, cu adaptoare plug-and-play.
Panouri de încălzire și răcire în masa casetei, cu schimbător din țeavă de cupru și conductor de aluminiu. Fără curent de aer, fără ventilatoare, fără filtre.
Difuzoare integrate în casetă sau în rostul dintre casete, de la variante invizibile care folosesc chiar perforația tavanului până la fante liniare de 15 mm.
Perforație plus fetru acustic sau vată minerală caserată, alese pe cerința încăperii. Se poate adăuga și un strat de gips-carton pentru izolare între încăperi.
Difuzoare integrate în casetă, pentru sonorizare sau anunțuri, fără corpuri montate aparent sub tavan.
Iluminat de siguranță și pictograme de evacuare în aceeași familie de casete, casete cu balama pentru acces și casete speciale pentru echipamente.
Integrare 01

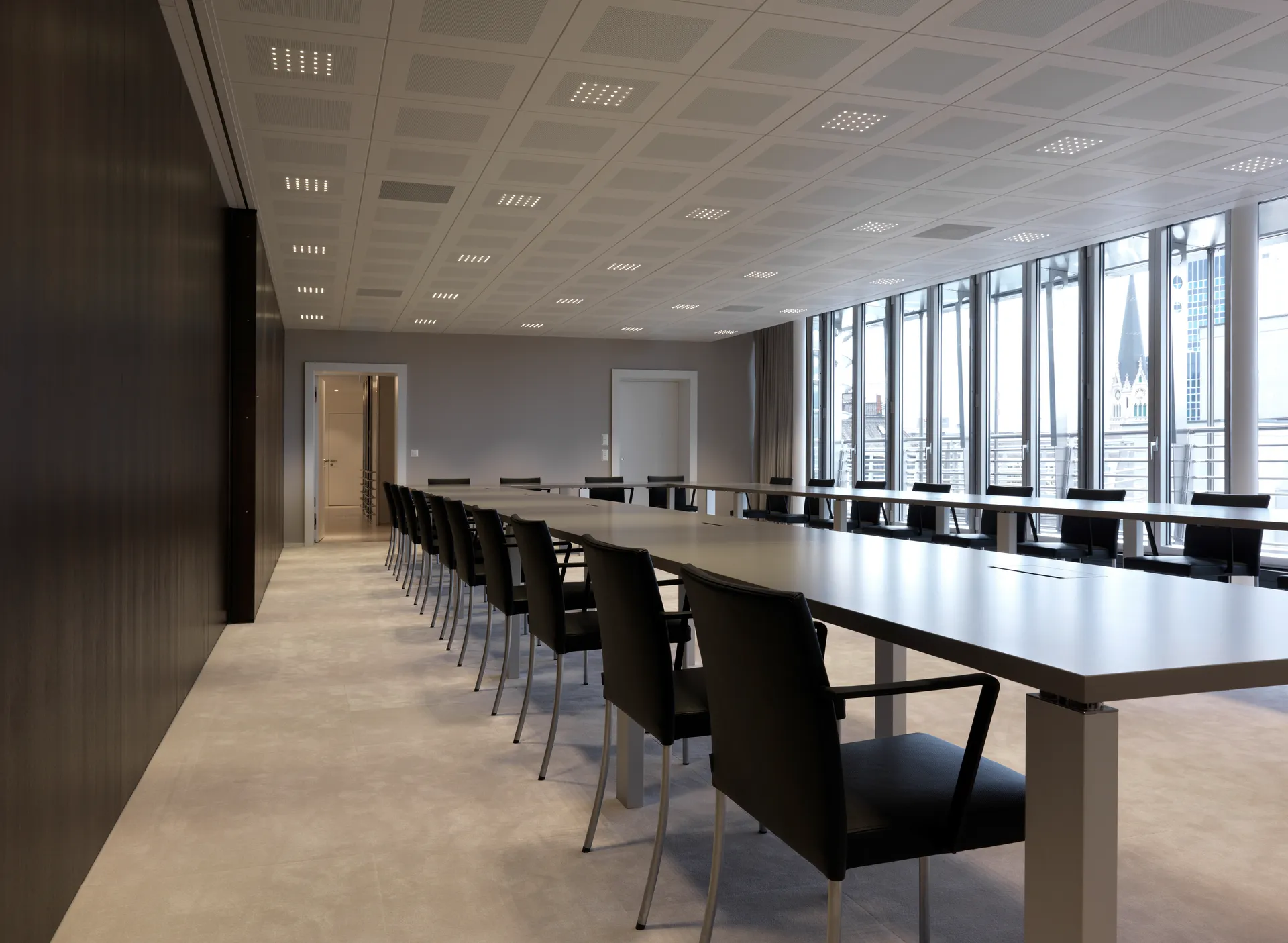

Partea de lumină vine din grupul kreon, deci corpurile sunt gândite pe modulul casetei, nu adaptate la el. Ajung pe șantier gata configurate și în culoarea tavanului, cu adaptoare rapide — fără decupaje improvizate și fără modificări ale casetei la montaj.
Lumina, parte din tavan — nu adăugată peste el

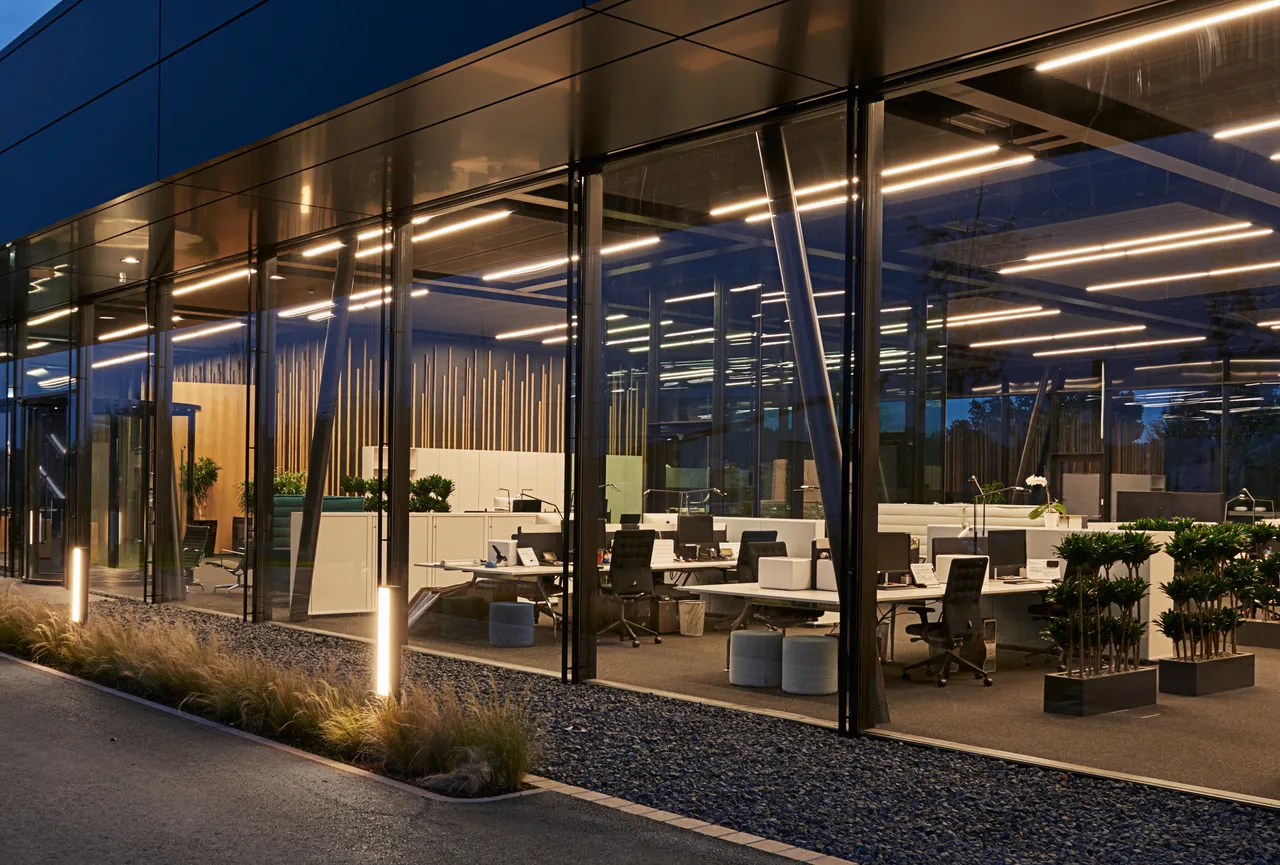

Adaptoare plug-and-play — montajul nu cere adaptarea tavanului

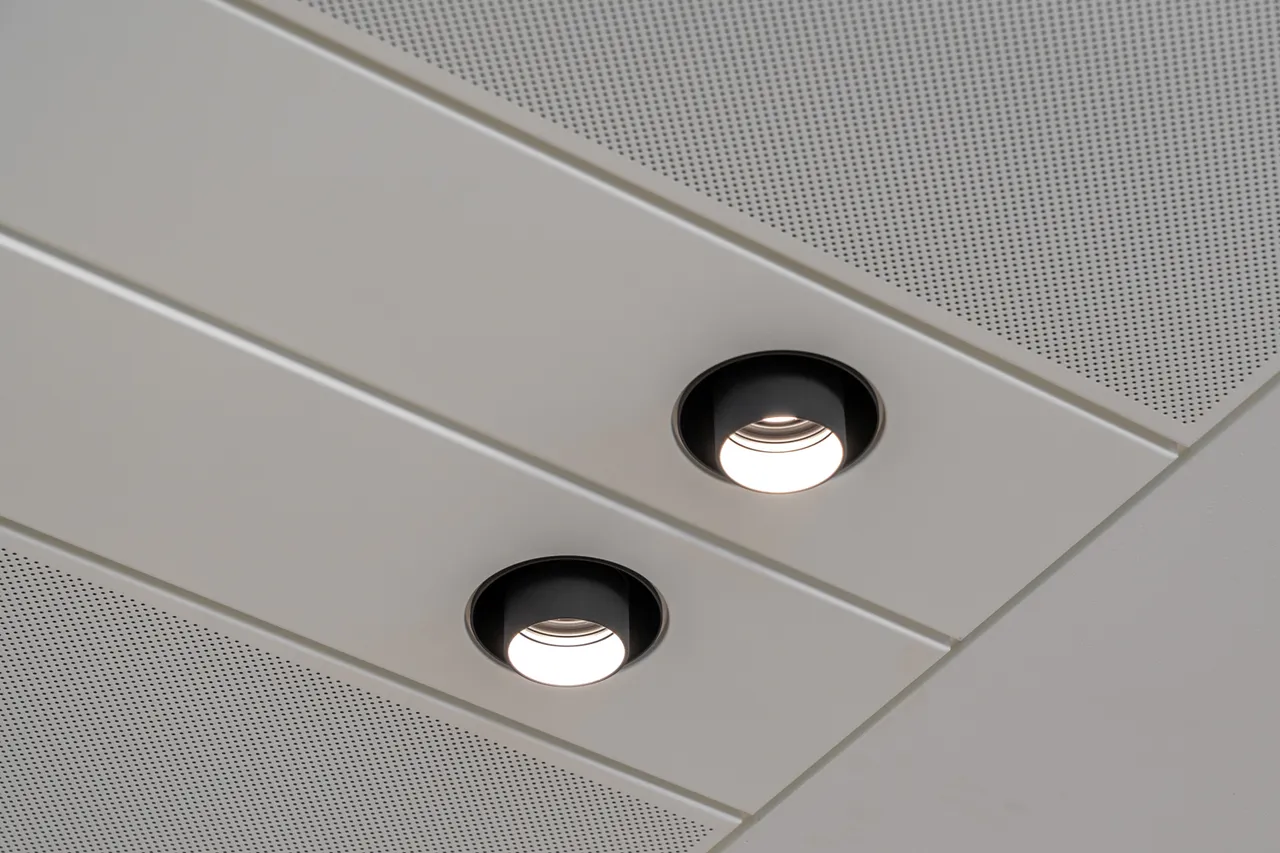

Corpuri încastrate, cu optici pentru controlul orbirii. Varianta obișnuită pentru circulații, recepții și zone de trecere.

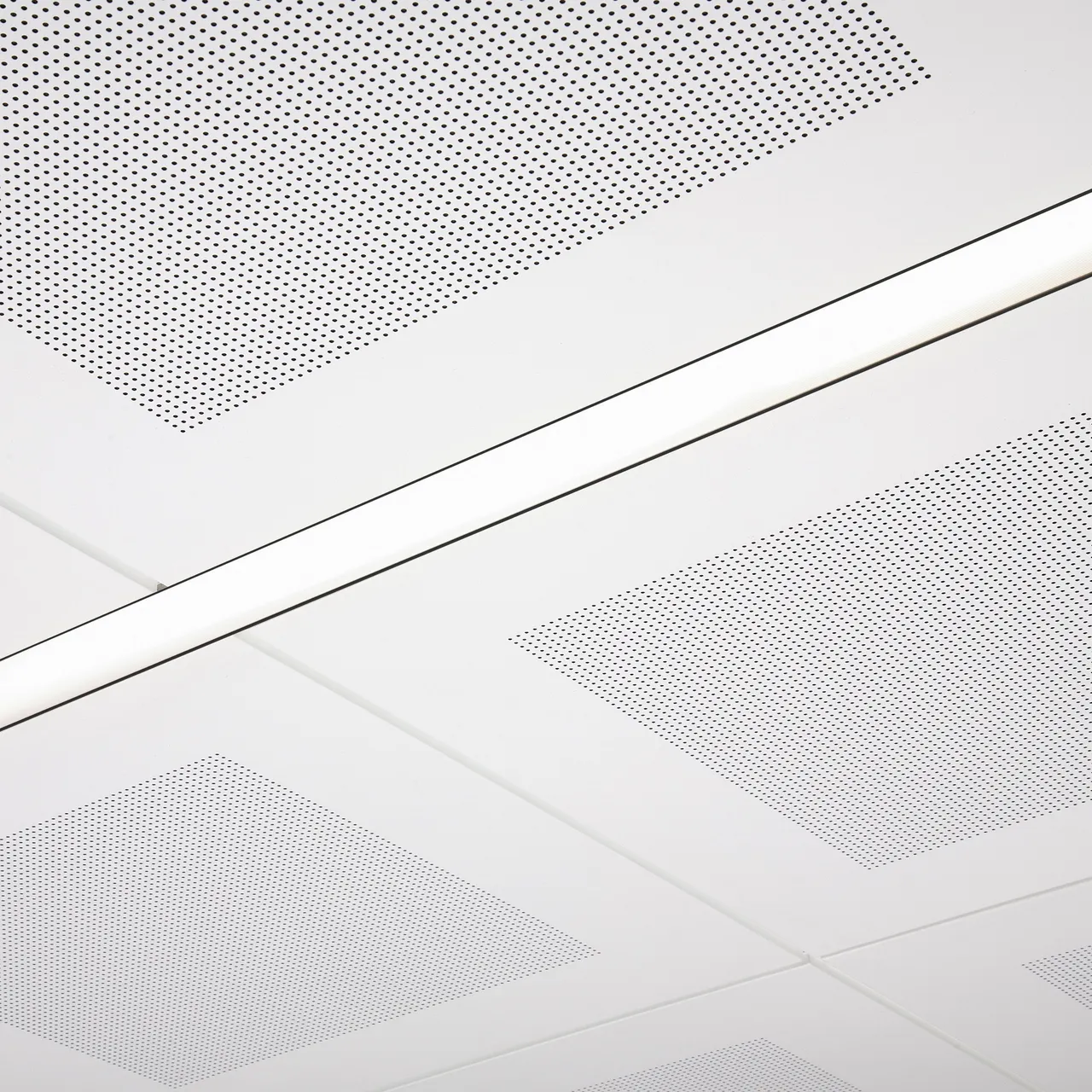

Module liniare care urmăresc rostul dintre casete. Dau ritmul suprafeței și se citesc ca parte din geometria tavanului.

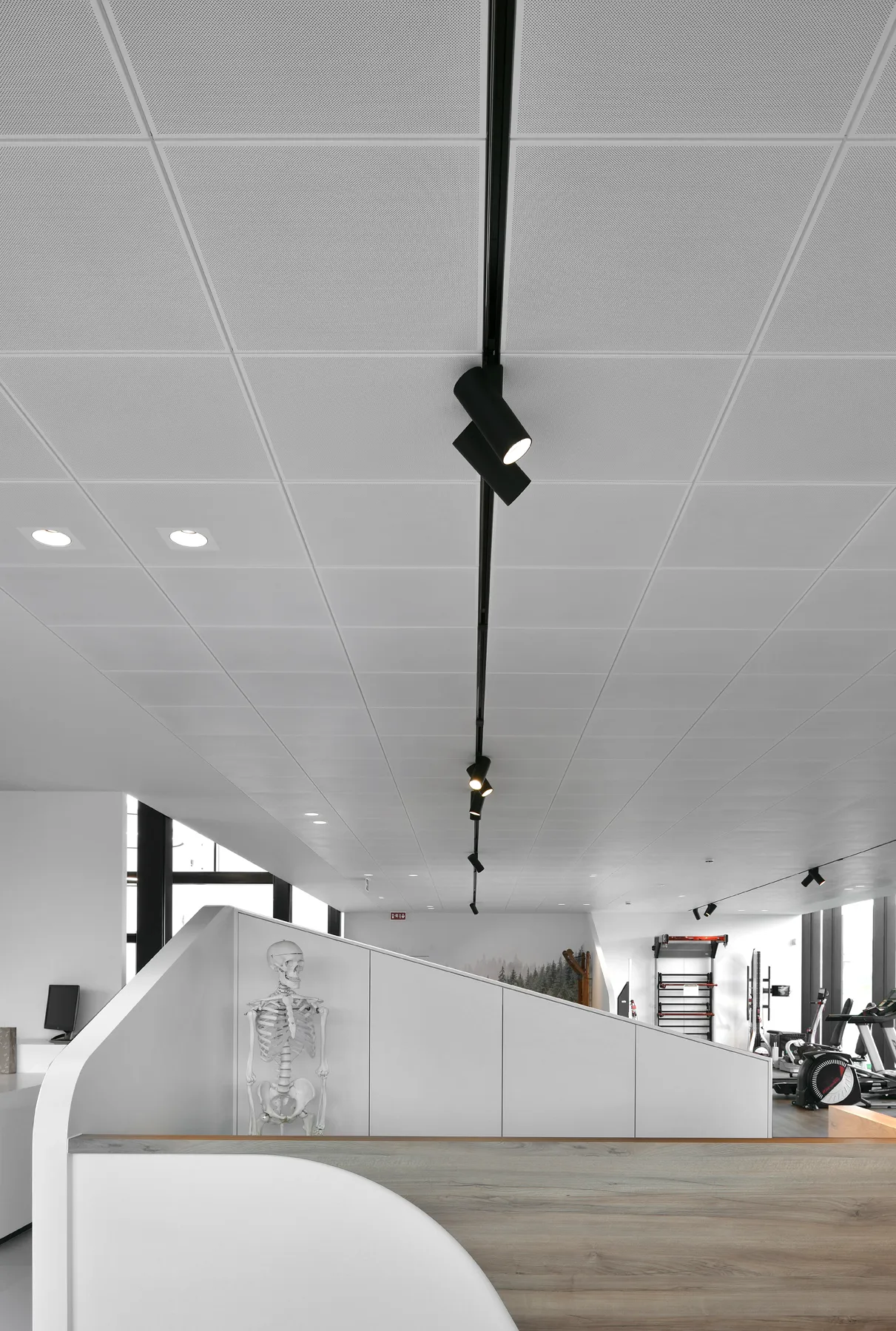

Șină încastrată în tavan, cu proiectoare orientabile. Pentru spații în care ce se iluminează se schimbă în timp: retail, expoziții, recepții.

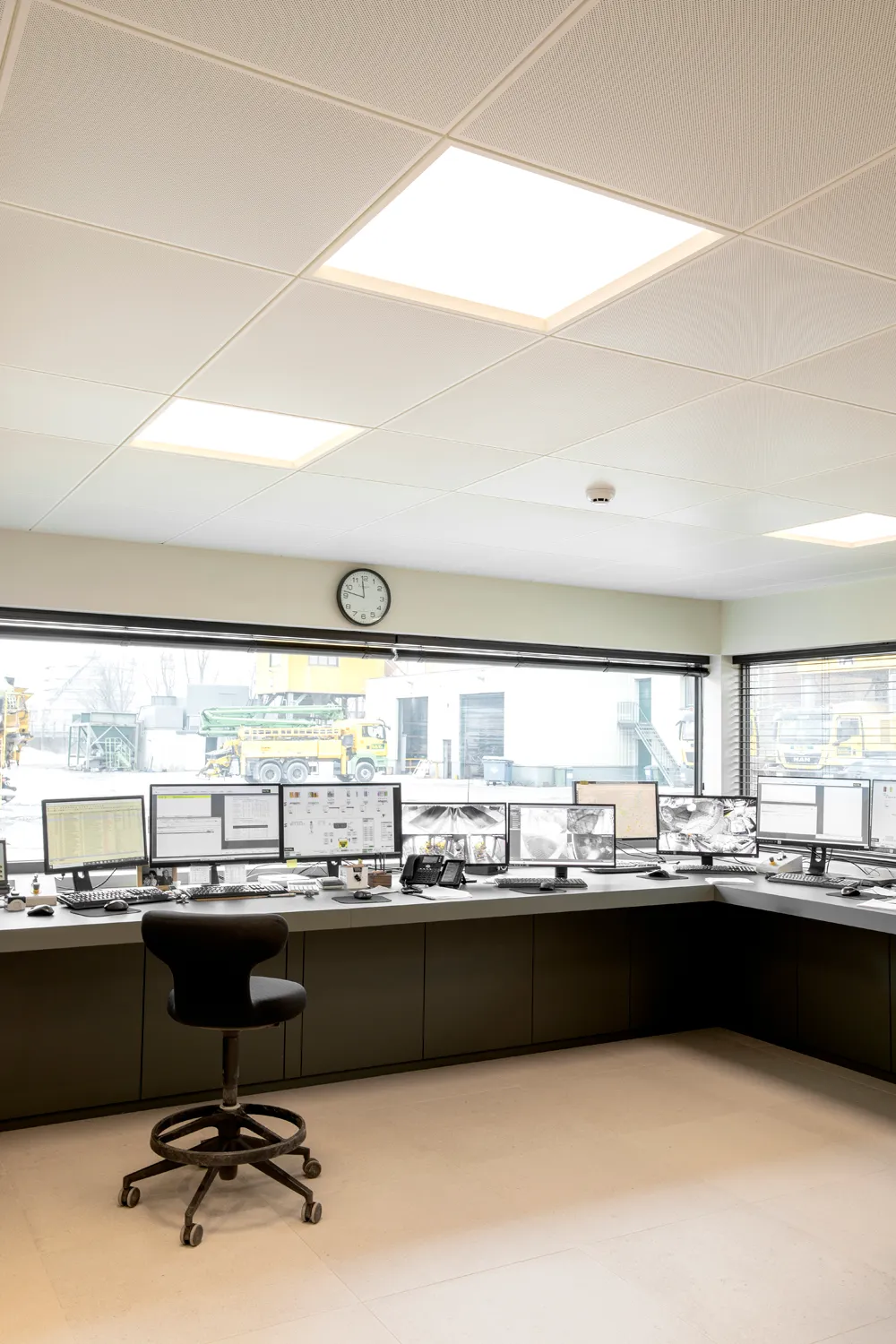

Corpuri dimensionate pe postul de lucru, cu optici pentru limitarea luminanței pe direcția de privire — pentru spații cu ecrane.

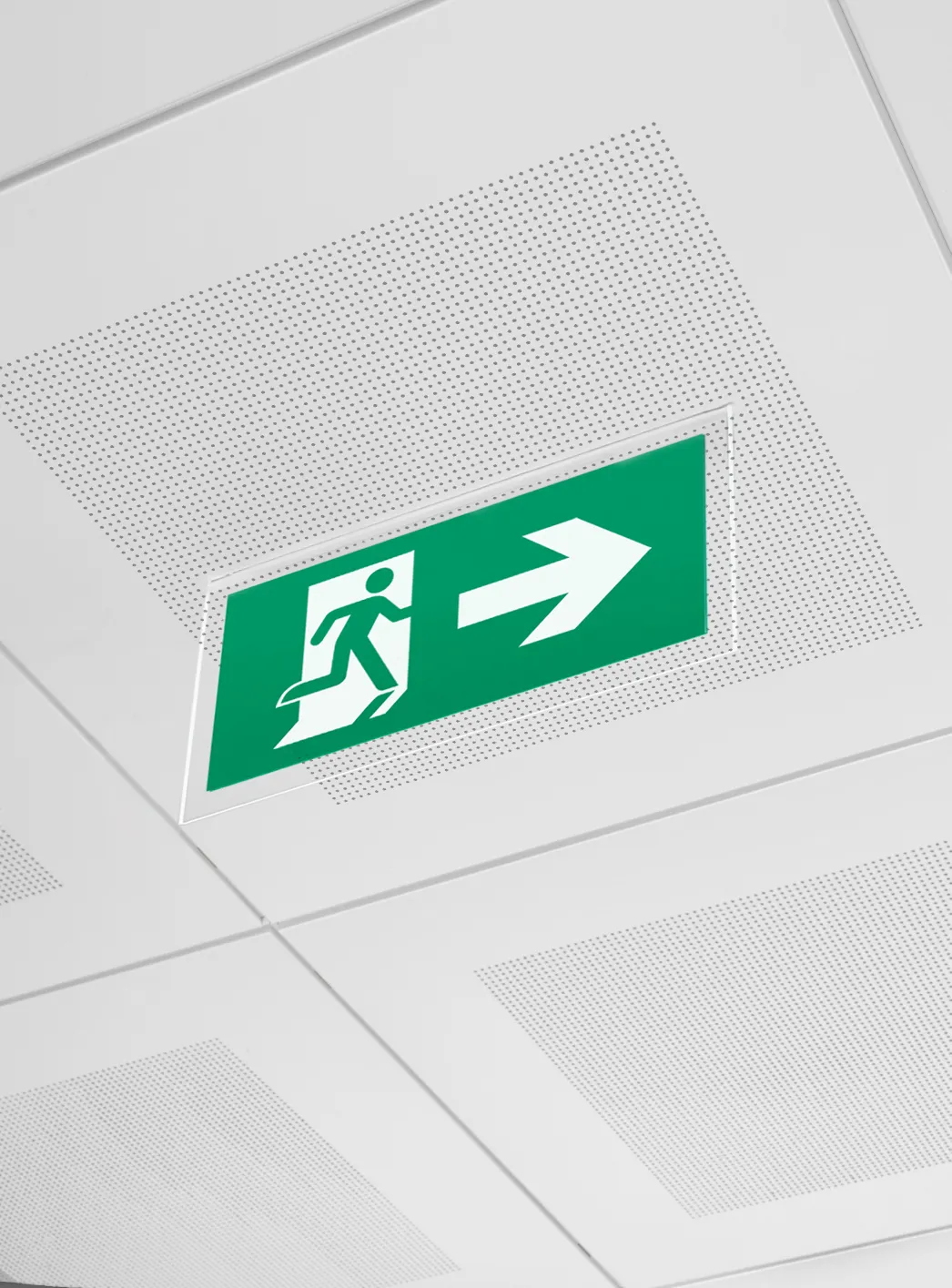

Iluminat de siguranță și pictograme de evacuare în aceeași familie de casete, în locul corpurilor aparente care strică suprafața. Vezi iluminatul de siguranță
Casete cu balama și casete speciale, pentru zonele în care deasupra tavanului există echipamente ce cer intervenții dese.
Integrare 02
Tavanul devine suprafață de schimb termic. Vara absoarbe căldura degajată de oameni, echipamente și suprafețe; iarna o radiază înapoi. Fără curent de aer, fără zgomot, fără piese în mișcare și fără filtre în care se adună praf.

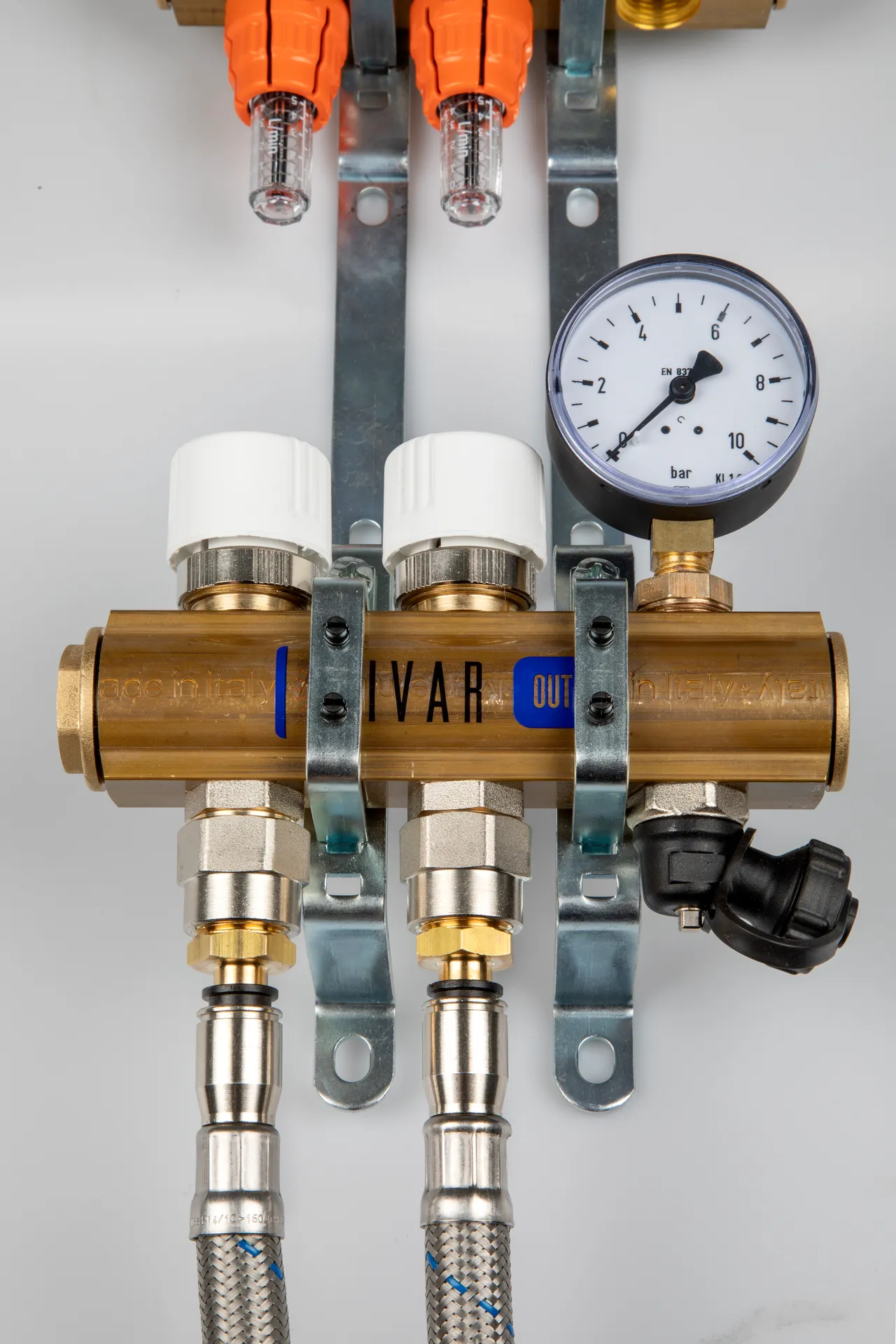

Racordul hidraulic al circuitelor — parte din același proiect

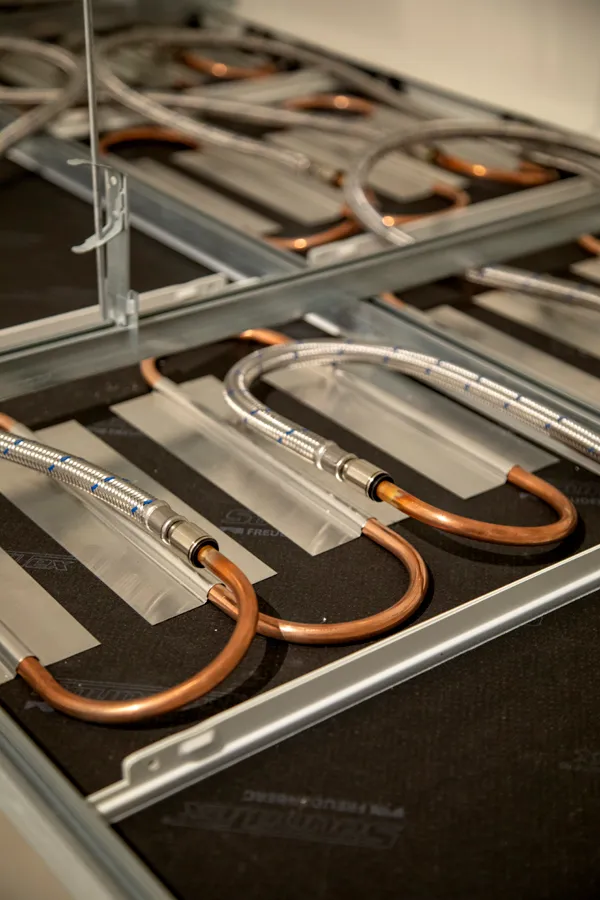

Registrul din spatele casetei — cuprul transportă, aluminiul răspândește căldura pe toată tabla
Valori din catalogul vektron, pentru casete de 600×600 mm și tavan închis, măsurate după EN 14240. Producătorul indică o abatere de maximum 3% pentru celelalte dimensiuni standard de casetă. 6RR și 4RR sunt cele două variante de registru din gamă; care se aplică se stabilește în proiect.
Clima radiantă se dimensionează pe capacitatea nominală a panoului, nu pe cea efectivă a tavanului montat. Sunt două lucruri diferite, iar producătorul le publică separat tocmai pentru că se confundă.
Valoarea nominală se măsoară pe panou, în laborator. Într-un tavan real, o parte din suprafață e ocupată de corpuri de iluminat, difuzoare de aer, detectoare, difuzoare audio și trape de acces — suprafață care nu răcește. Dacă bilanțul termic se face pe valoarea nominală înmulțită cu suprafața brută a încăperii, instalația iese subdimensionată chiar din calcul, și nu se mai vede până la prima vară. Suprafața activă se stabilește pe planul de casete, după ce se așază toate integrările.
Condensul e cealaltă întrebare care apare de fiecare dată. Se rezolvă prin control: temperatura suprafeței se ține deasupra punctului de rouă, cu senzori și cu corelarea cu ventilația. Nu e o particularitate a acestui sistem, ci a oricărei răciri radiante, și se tratează în proiectul de instalații.
Integrare 03

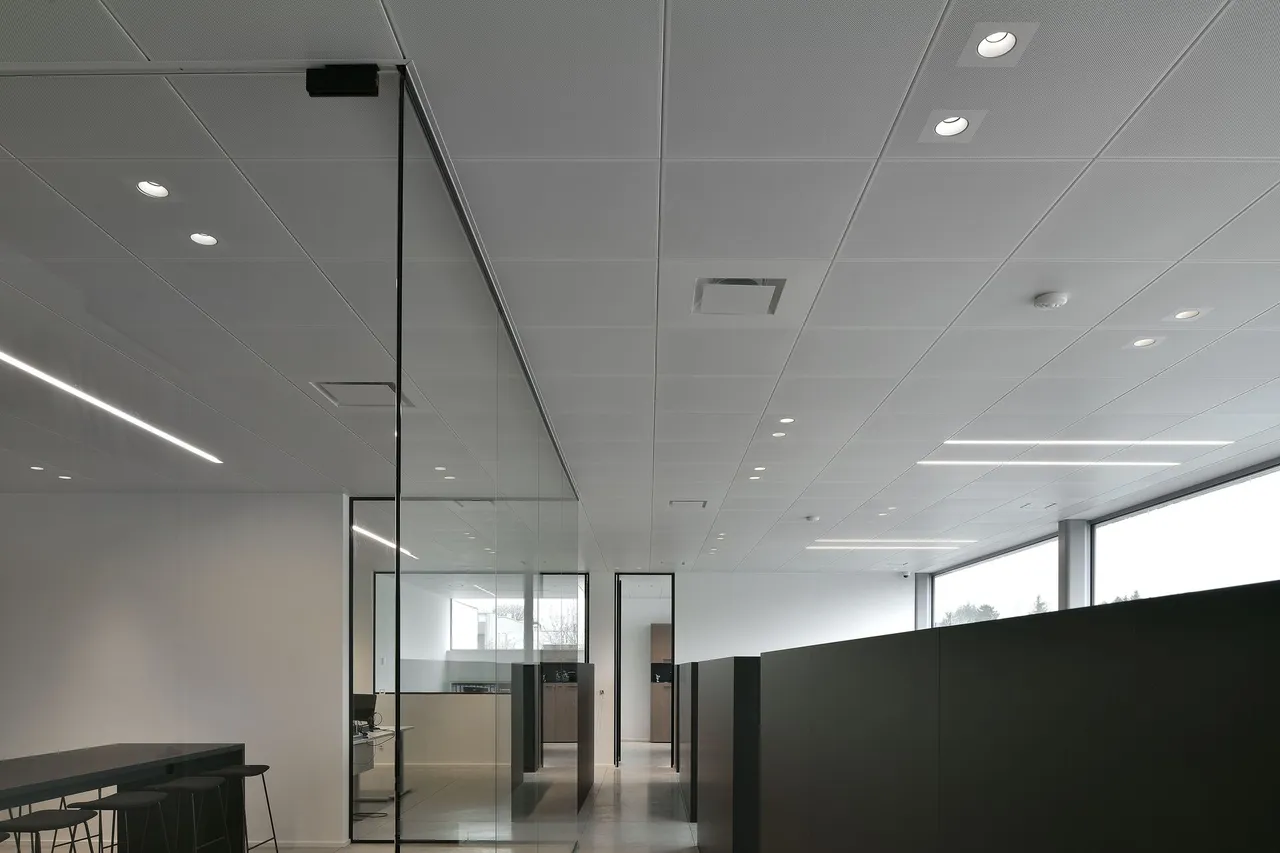

Ventilația e locul unde tavanele frumoase se strică cel mai des: grila vine de la alt furnizor, în alt alb, cu altă geometrie, și se decupează pe șantier. La vektron difuzorul e parte din gamă, se vopsește în aceeași culoare cu tavanul și se prevede pe planul de casete.
Fantă liniară în rostul dintre casete — aerul intră fără element vizibil adăugat
Difuzor pătrat din aluminiu, cu jet pe patru direcții și miez reglabil. Se integrează în casetă și se finisează în culoarea tavanului. Model orizontal sau vertical al jetului.

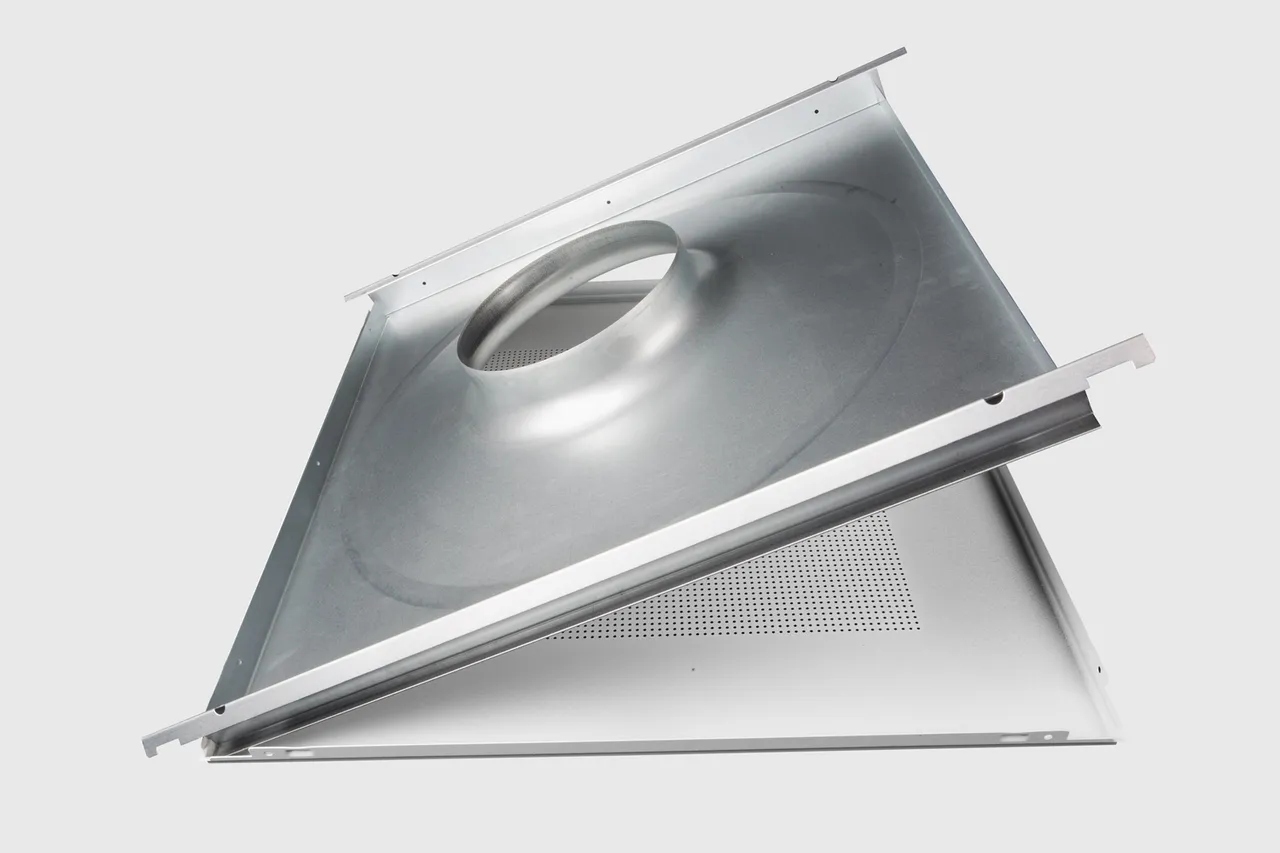

Difuzor circular din oțel, cu efect de inducție pe 360°, integrat invizibil: folosește chiar perforația casetei pentru a introduce aerul. Racord direct pe sus sau prin plenum lateral, izolat sau nu.

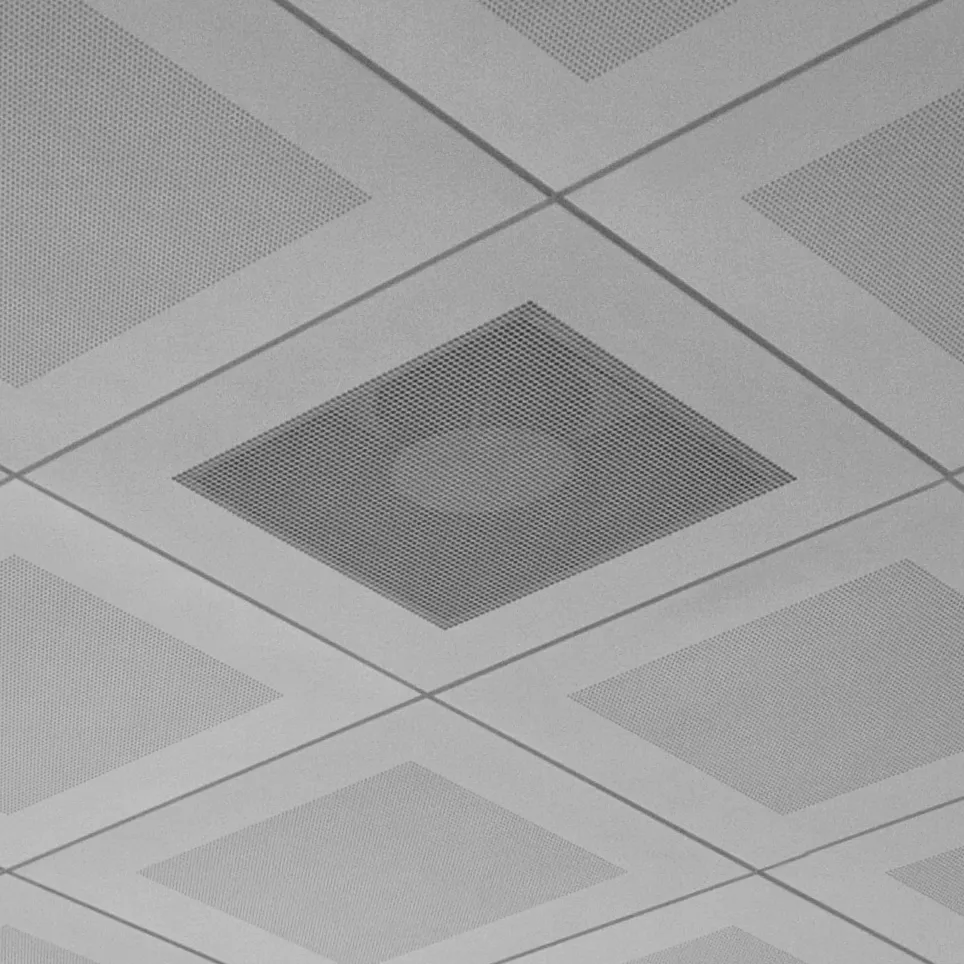

Difuzor circular reglabil, pentru aer introdus la diferență mare de temperatură față de încăpere. Inducție ridicată, cu reglaj simplu al modelului de jet — birouri și spații comerciale.
Difuzor liniar cu fante și tamburi reglabili, pentru jet direcțional. Se livrează până la patru fante și se finisează cu aceeași vopsea ca tavanul.

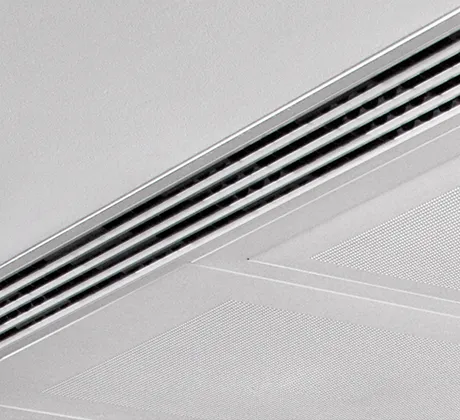

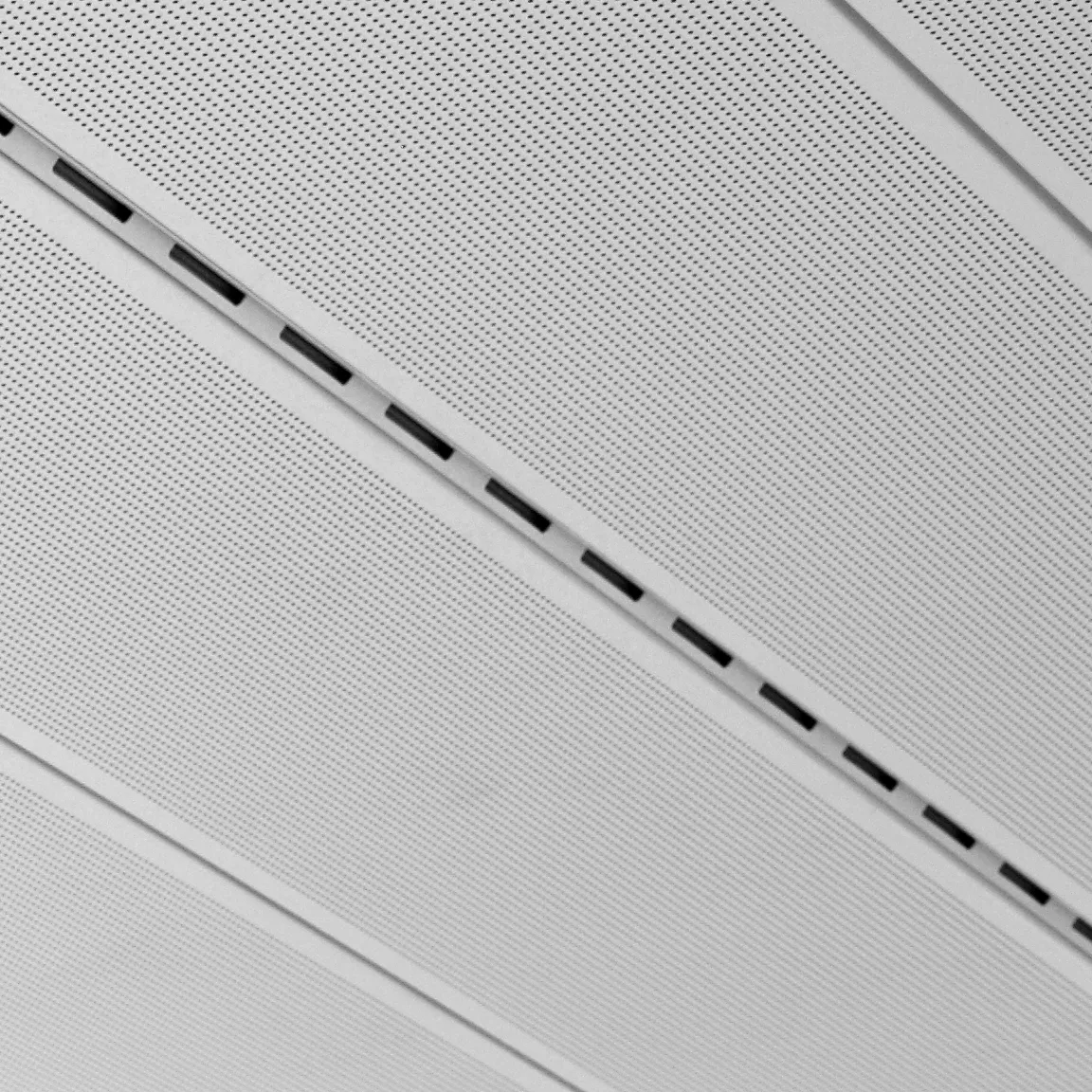

Difuzor liniar cu fante de la 15 mm lățime, care se integrează în rosturile tavanului. Varianta pentru situațiile în care linia de aer trebuie fie să dispară complet, fie să fie desenată deliberat.
Aceeași suprafață, cu lumina, aerul și absorbția acustică coordonate pe același plan de casete. Fișele tehnice ale fiecărui difuzor se pot furniza pentru dosarul de proiect.
Integrare 04
Confortul acustic dintr-o încăpere depinde de două lucruri diferite, care se rezolvă cu straturi diferite: cât din sunet se reflectă înapoi în cameră și cât trece în camera de alături. Un tavan bun le tratează pe amândouă; unul prost le confundă.

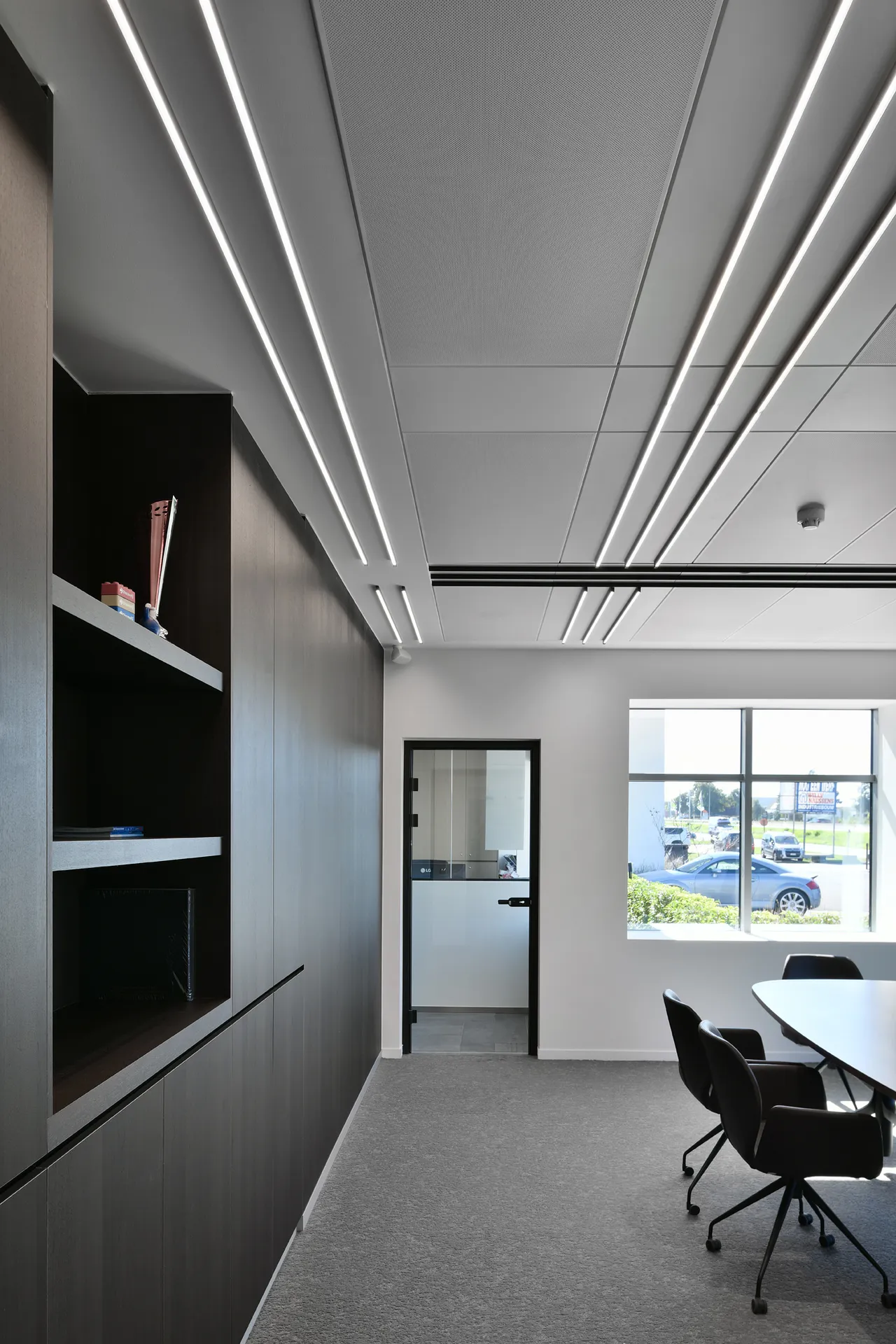

Absorbție — casete perforate acolo unde e nevoie, pline în rest

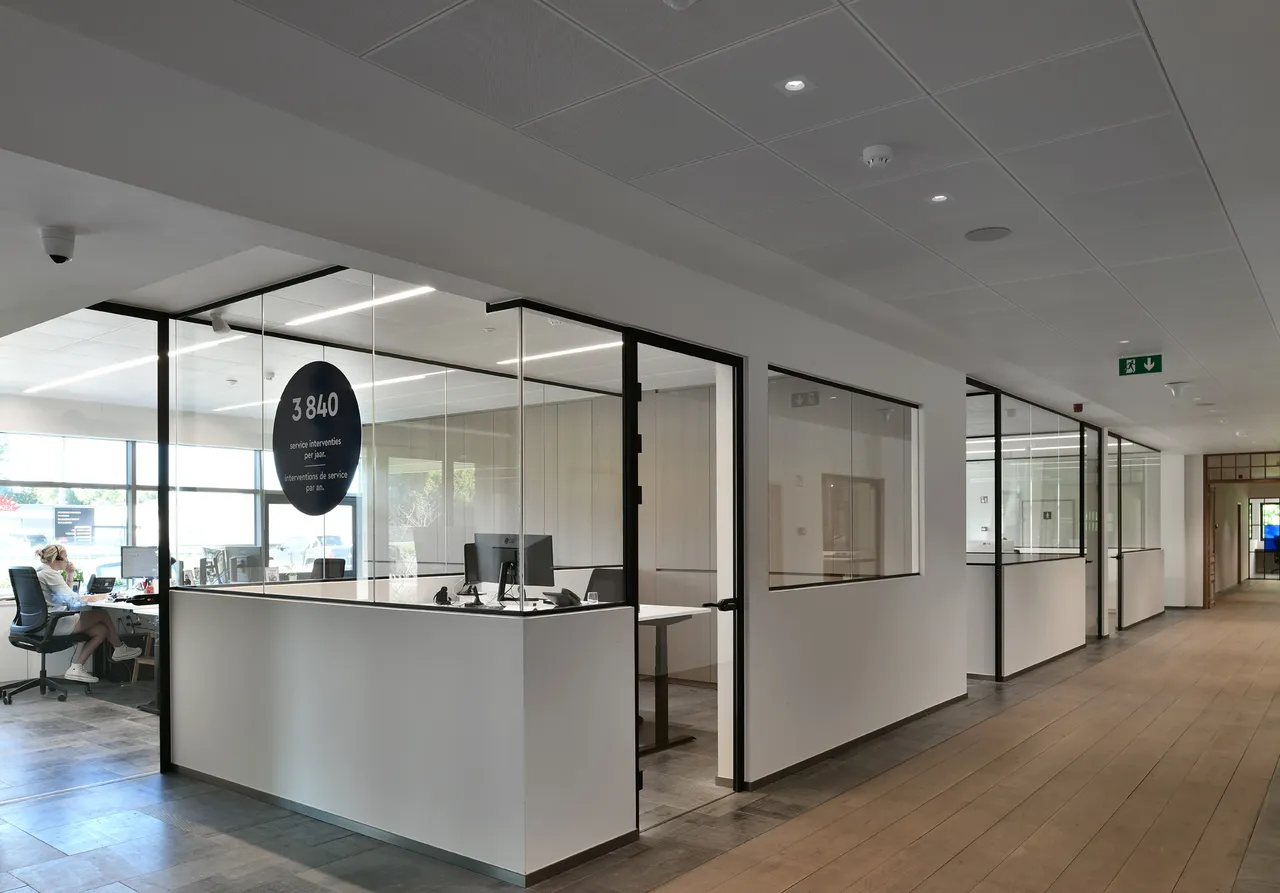

Izolare — pereții despărțitori se opresc la tavan, sunetul nu
Se cere „tavan acustic" fără să se spună care dintre cele două probleme trebuie rezolvată. Un tavan foarte absorbant, cu perforație mare și vată caserată, poate să lase în continuare să treacă discuția din sala de ședințe în biroul de alături — pentru că absorbția și izolarea nu se obțin din același strat.
În birouri cu pereți demontabili, izolarea între încăperi e de obicei cerința reală, iar ea cere masă în casetă, nu perforație. Se stabilesc separat în caietul de sarcini, cu valoarea cerută pentru fiecare.

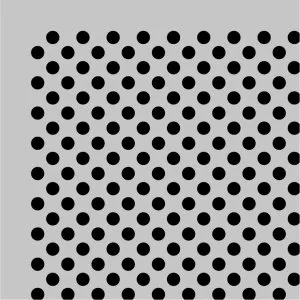

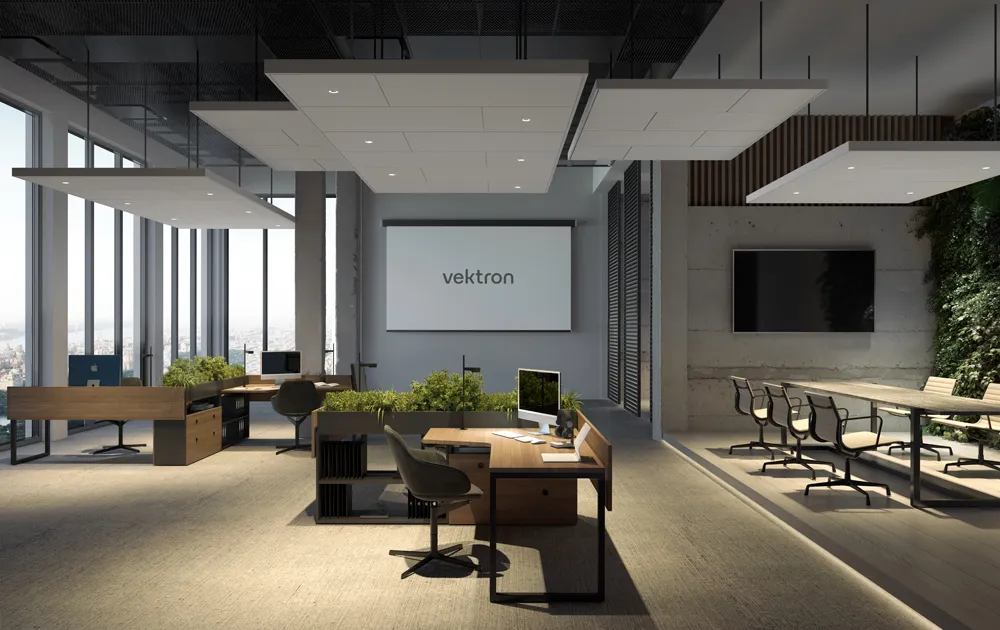

Fișele acustice se emit pe combinația perforație + sistem: RD1821 și RD3028 pentru clip-in, lay-on și hook-on, plus fișe separate pentru rafts, rytmi și ili. Le furnizăm pentru dosarul de proiect.
Referințe
Clădiri în care sistemul e deja montat și funcționează. Sunt referințe ale producătorului, din Belgia și Luxemburg — utile pentru dosarul de licitație atunci când se cere istoricul soluției, nu doar fișa tehnică.

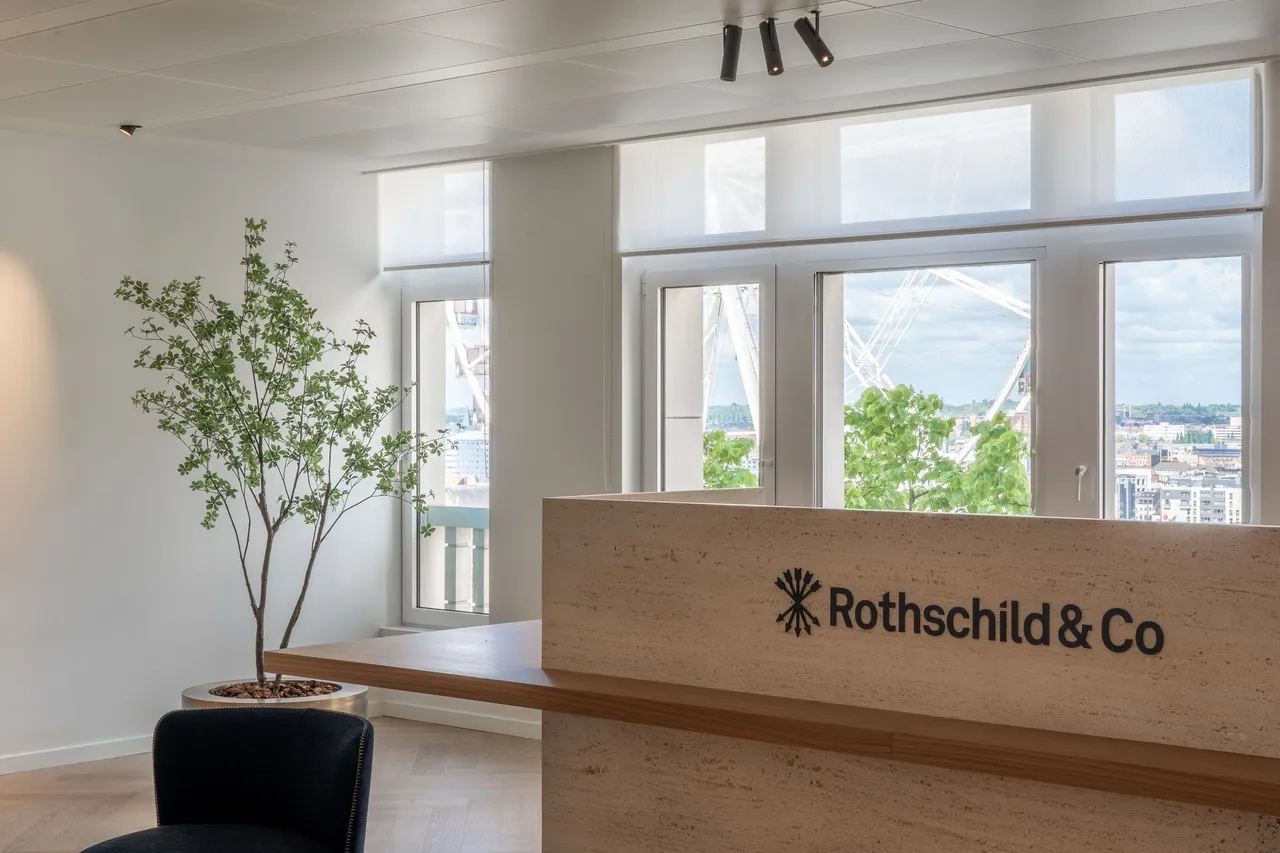

Birouri de servicii financiare, cu tavan integrat pe toată suprafața și proiectoare orientabile în zonele de recepție.

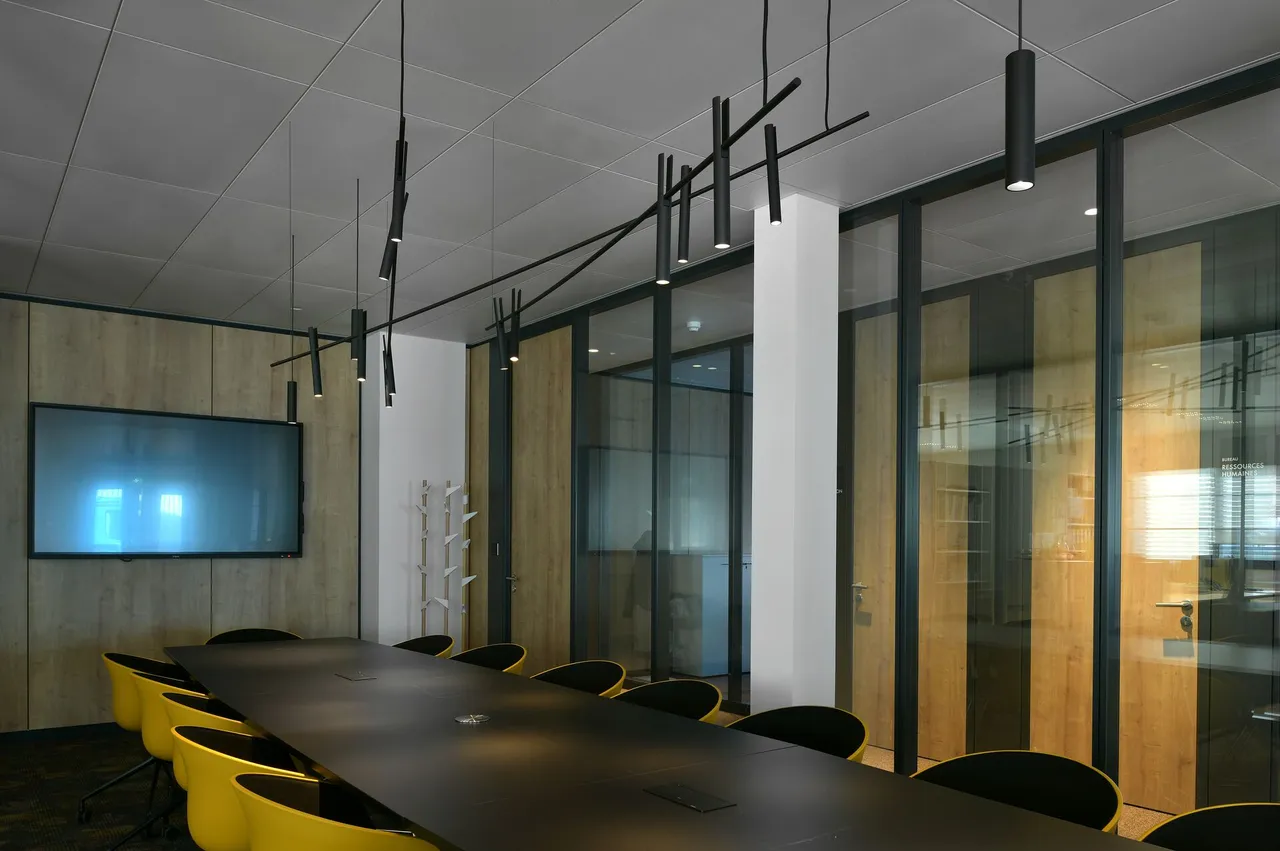

Sediul administrativ al unei firme de construcții, proiectat pe o strategie de sustenabilitate — cazul tipic în care clima radiantă și pompa de căldură lucrează împreună.

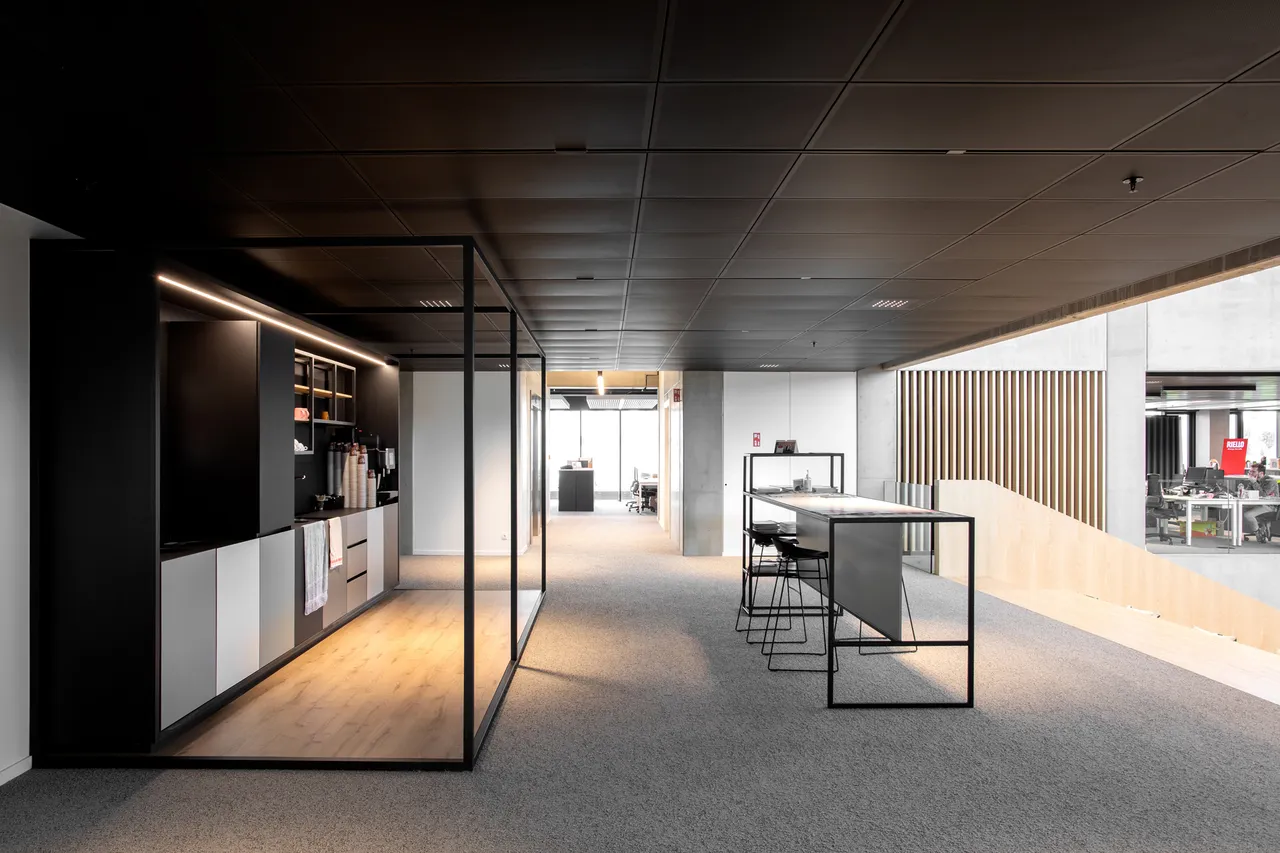

Sediu central proiectat de AAVO Architects, cu soluțiile de clădire alese pe criterii de impact asupra mediului.

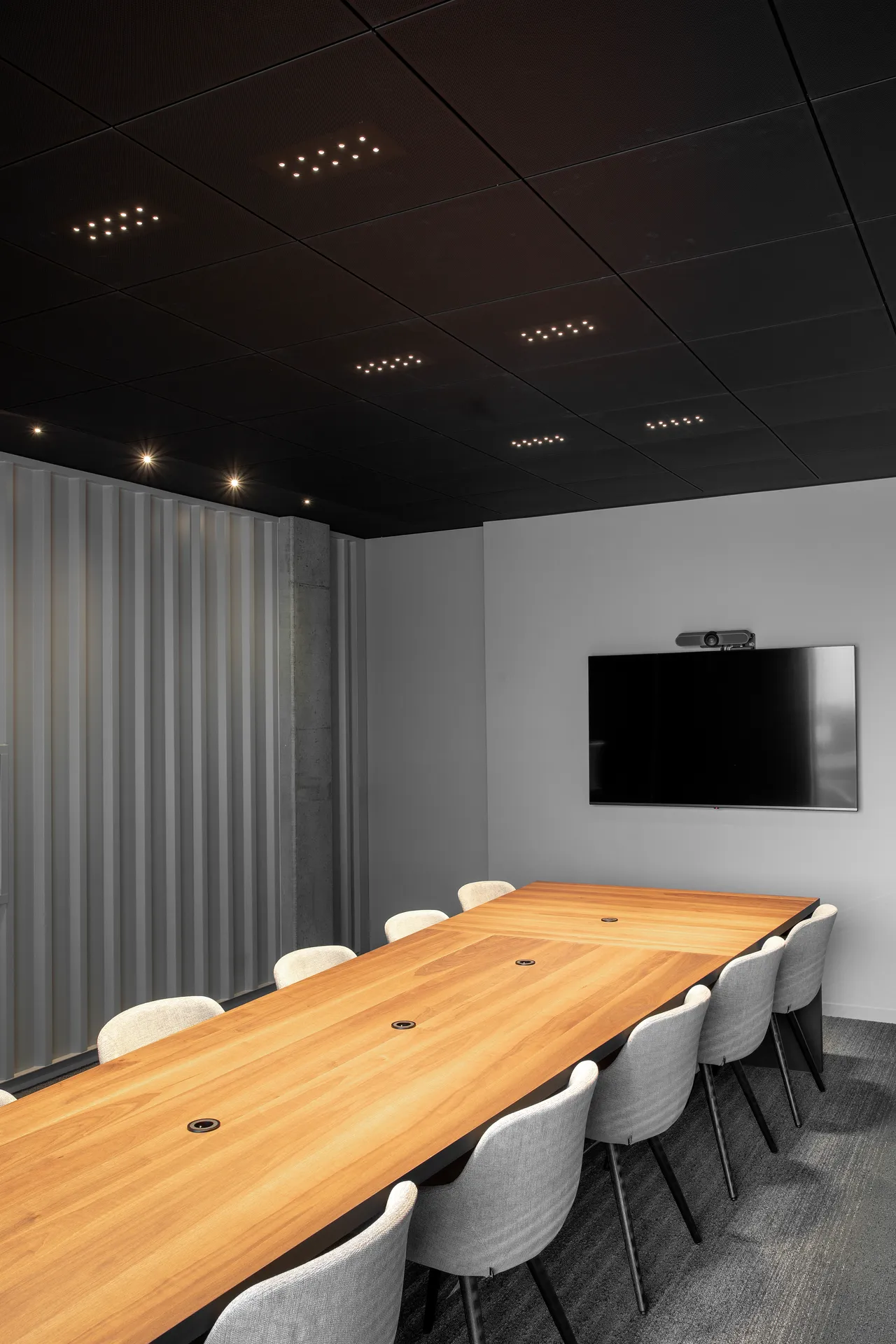

Birouri noi, cu clip-in pe tot etajul, montat în principal pentru performanța acustică a spațiului deschis.

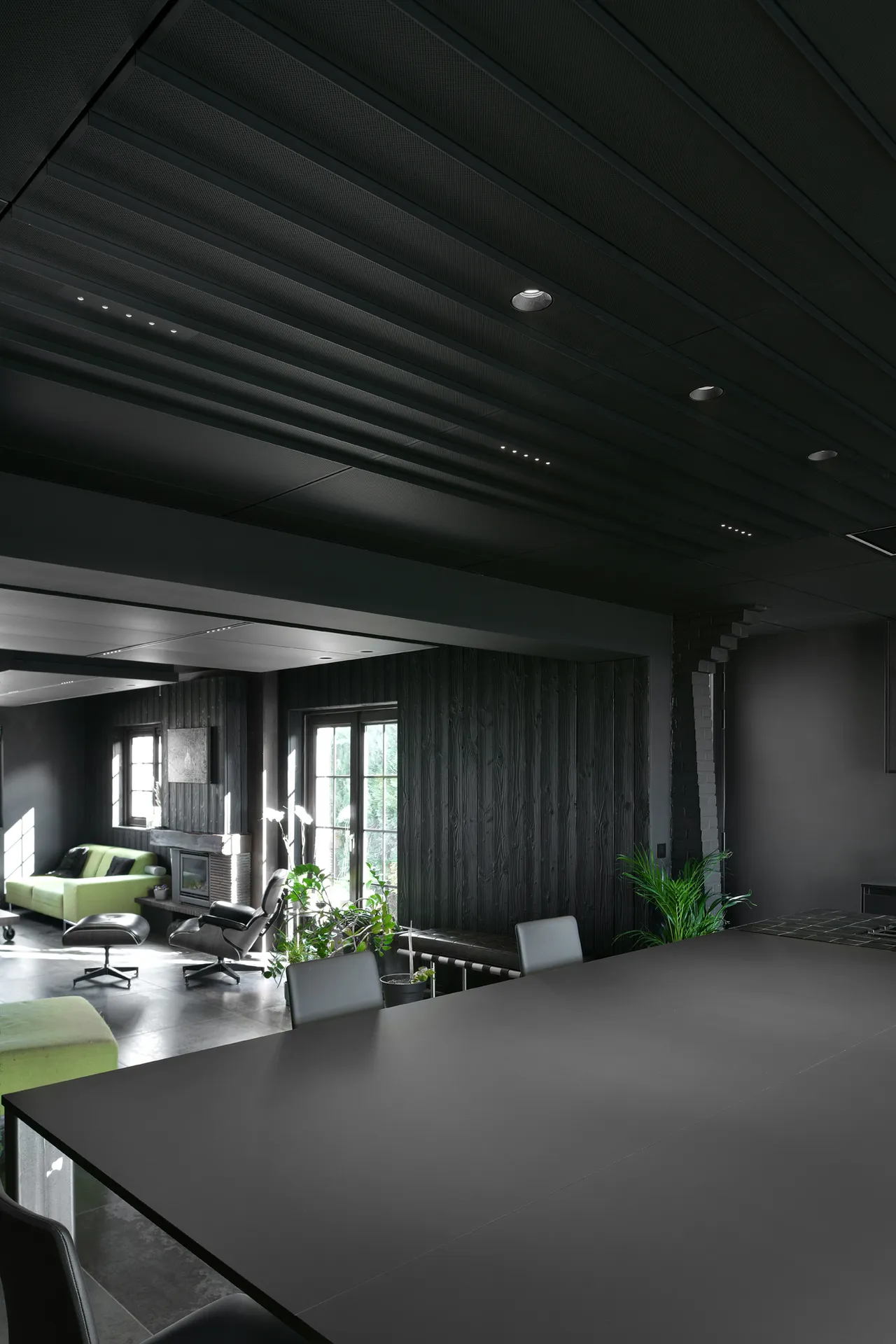

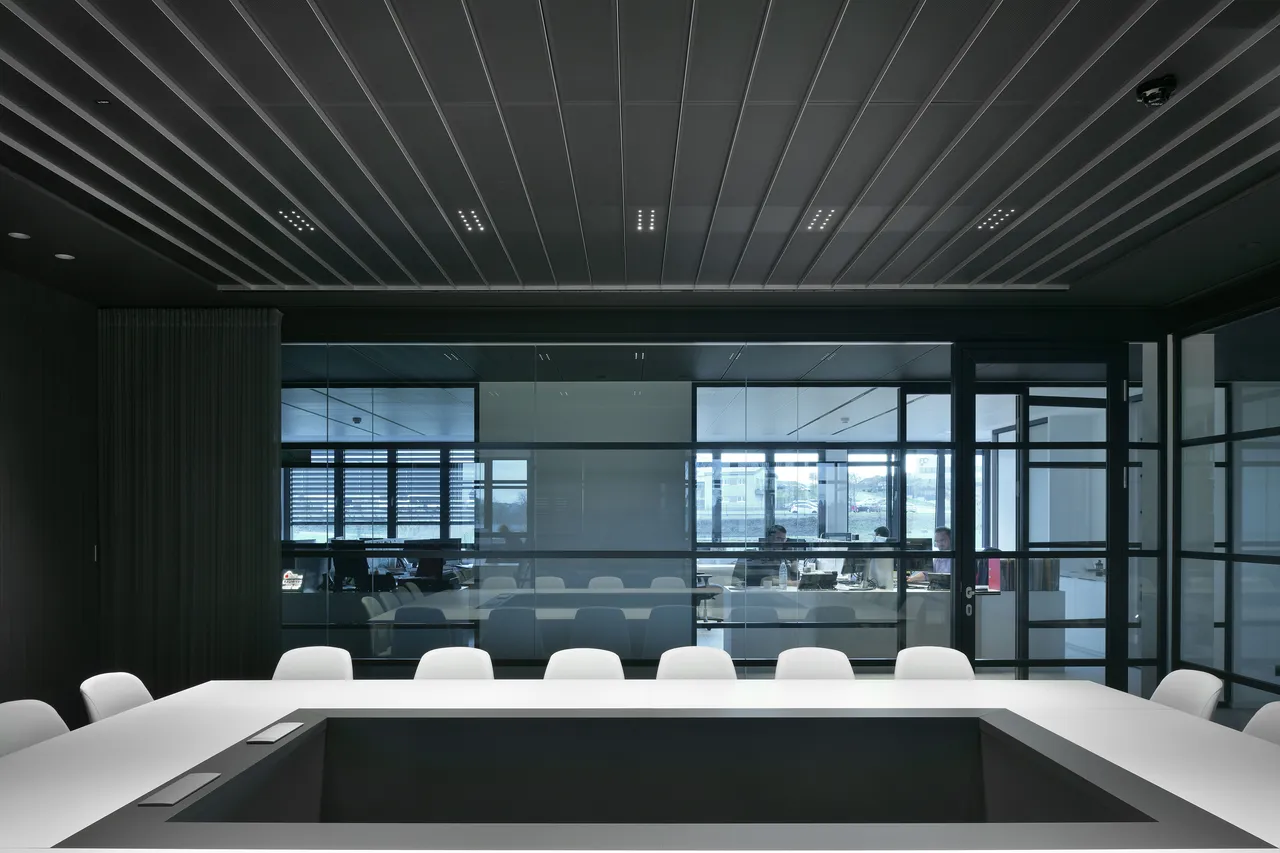

Proiect Luc Spits Architecture, cu rytmi negru și casete clip-in uniforme în aceeași încăpere — cele două limbaje puse alături deliberat.

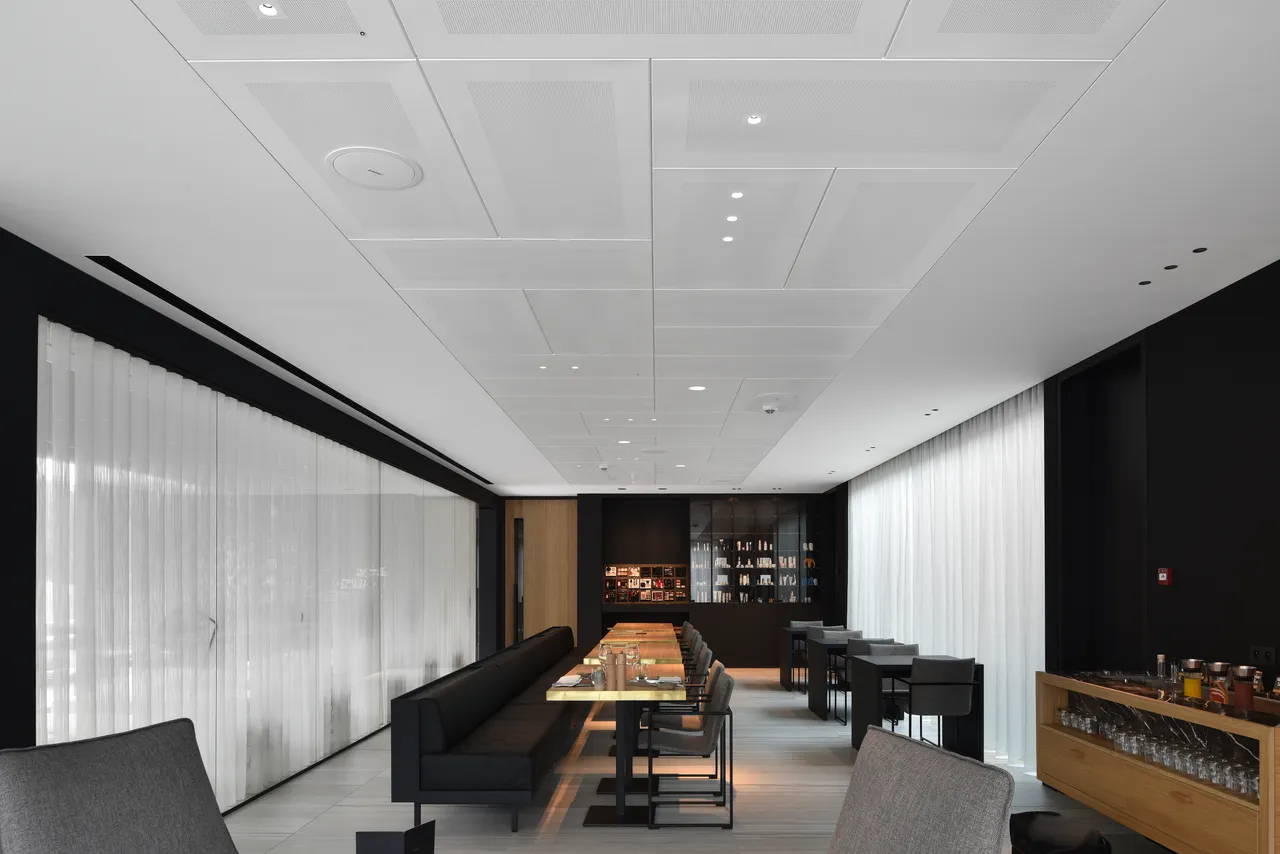

Proprietate istorică din 1926, transformată în restaurant și spațiu de evenimente — situația în care acustica și lumina contează în aceeași măsură.

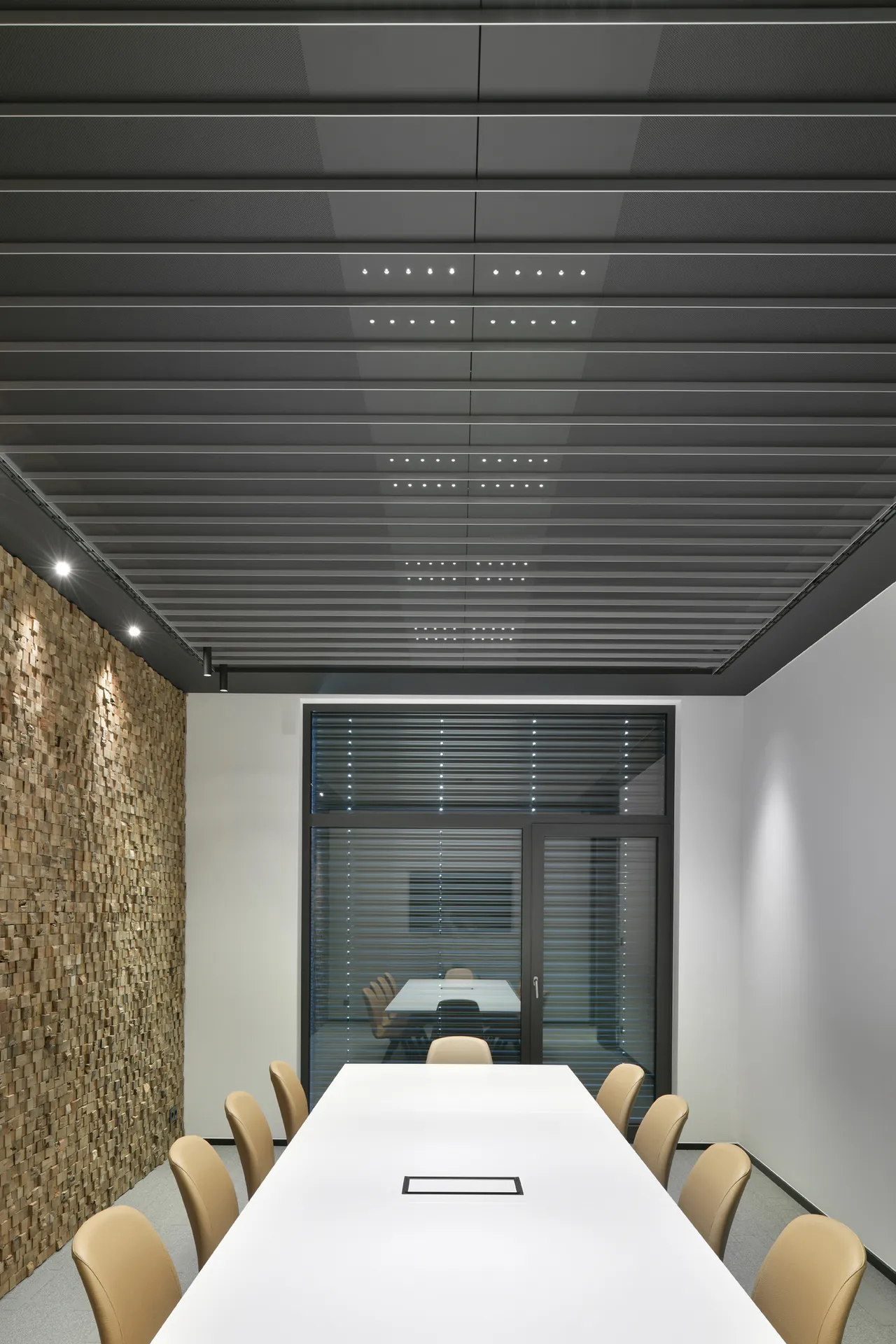

Sediul unui antreprenor de instalații electrice — cazul în care beneficiarul cunoaște meseria și alege tot ansamblul de confort de la un singur furnizor.

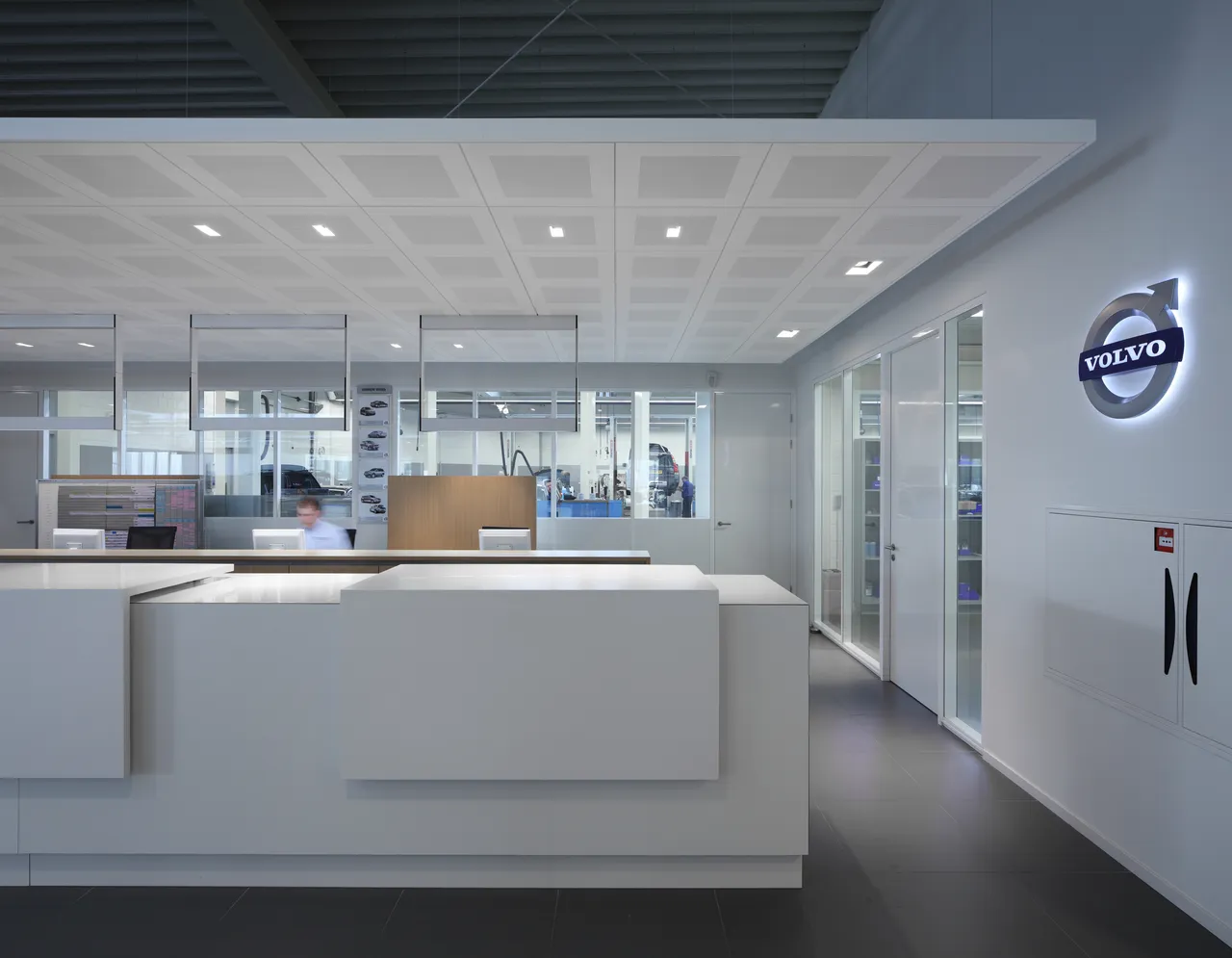

Zonă de recepție și service, cu tavan suspendat liber deasupra tejghelei — sistemul folosit ca element care delimitează, nu doar ca plafon.

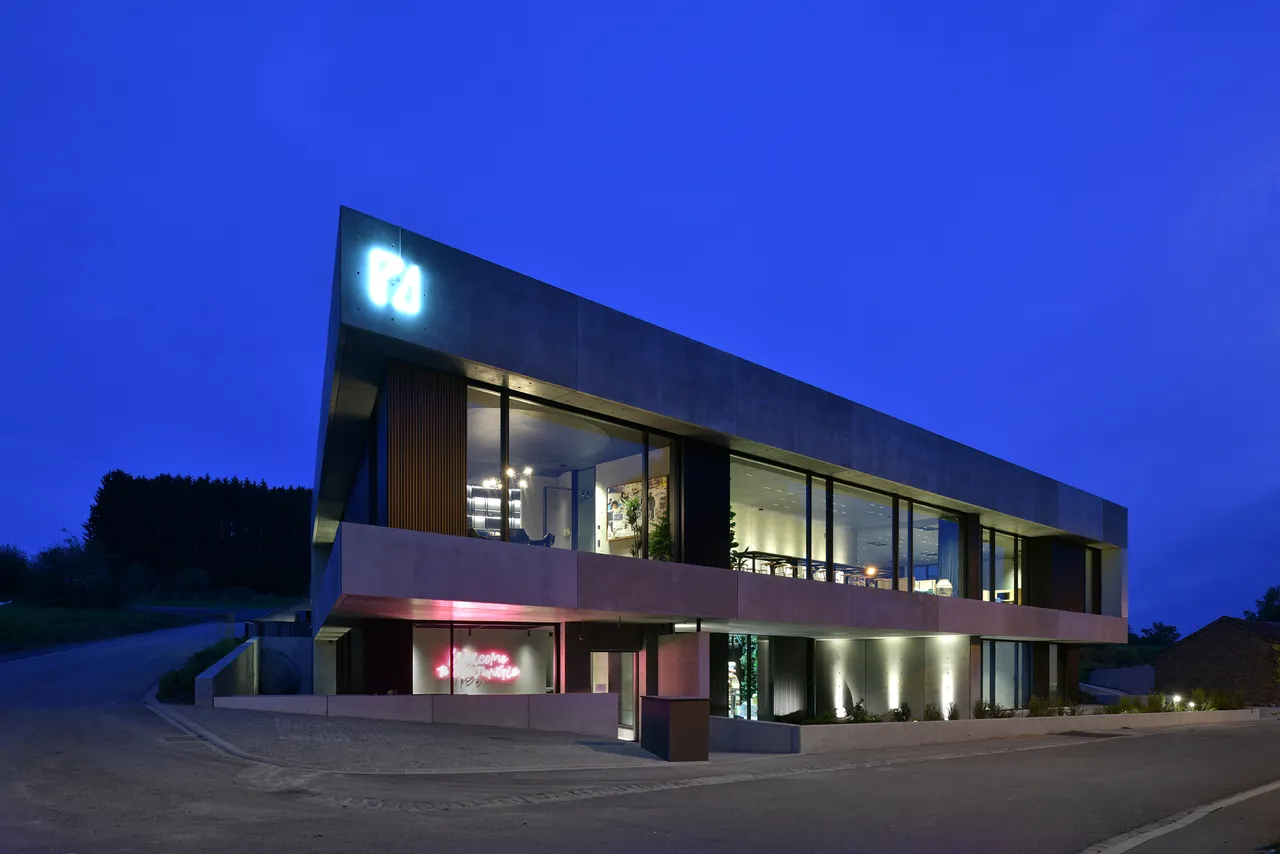

Clădire de birouri refăcută, din beton, oțel negru și sticlă — spațiu de lucru și, în același timp, loc de întâlnire și primire.
Fotografii și date de proiect: vektron / kreon. Proiectele Blaser sunt în portofoliu.
Personalizare
Sistemul e standardizat ca tehnică și deschis ca imagine. Aceleași componente, cu geometrii și finisaje diferite, dau rezultate care nu seamănă între ele.
Reprezentăm sistemul în proiecte: configurăm ansamblul împreună cu arhitectul, corelăm casetele cu iluminatul kreon și cu celelalte instalații, pregătim documentația pentru dosar și coordonăm livrarea pe fazele șantierului. Pentru configurații speciale lucrăm direct cu echipa tehnică a producătorului.
Întrebări frecvente
Sunt sisteme de tavan metalic suspendat, produse de vektron, marcă din grupul kreon, gândite pentru proiecte de arhitectură. Particularitatea lor e integrarea: în aceeași casetă pot intra iluminatul, încălzirea și răcirea radiantă, ventilația, absorbția acustică și sonorizarea, în locul unor elemente adăugate separat de meserii diferite.

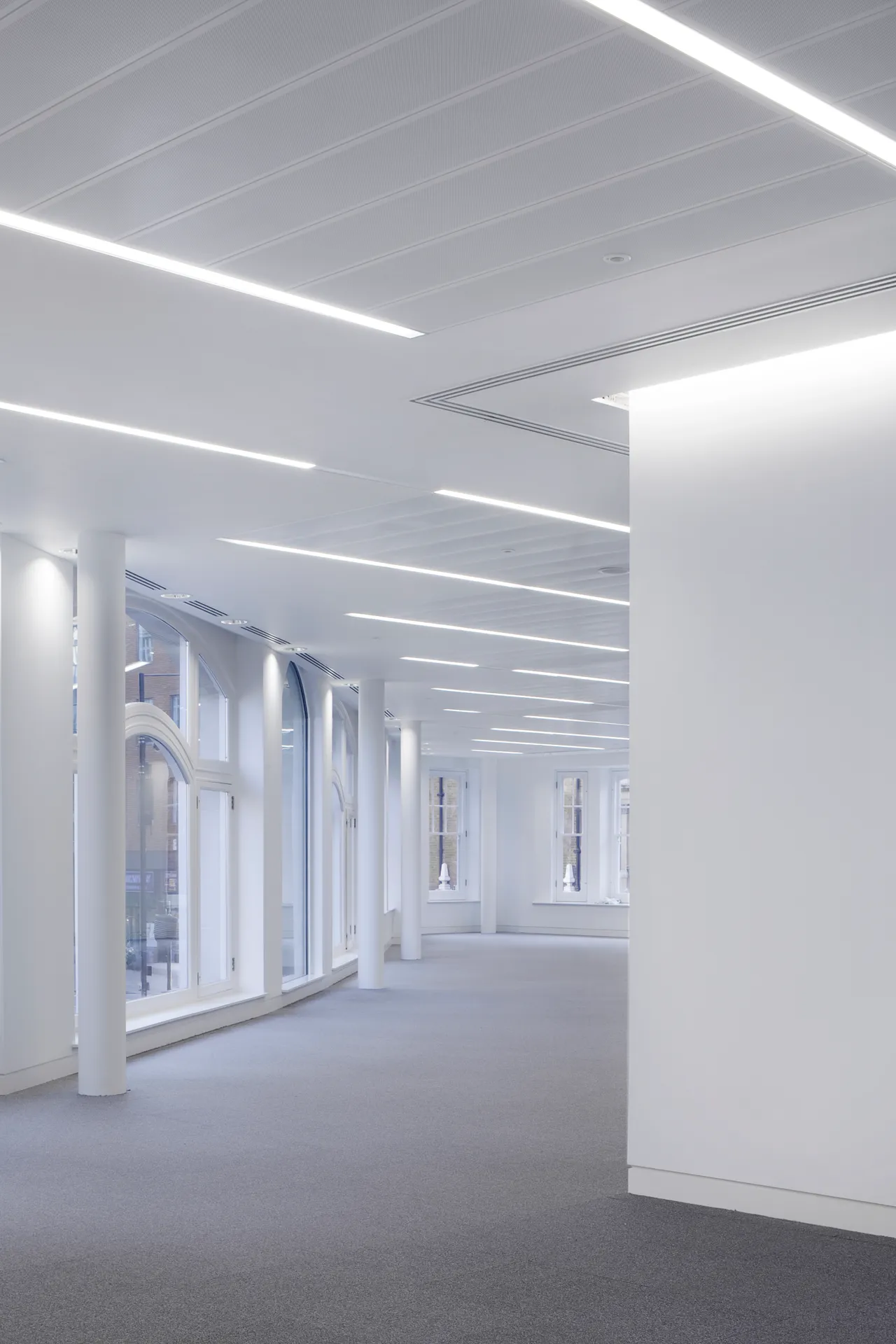

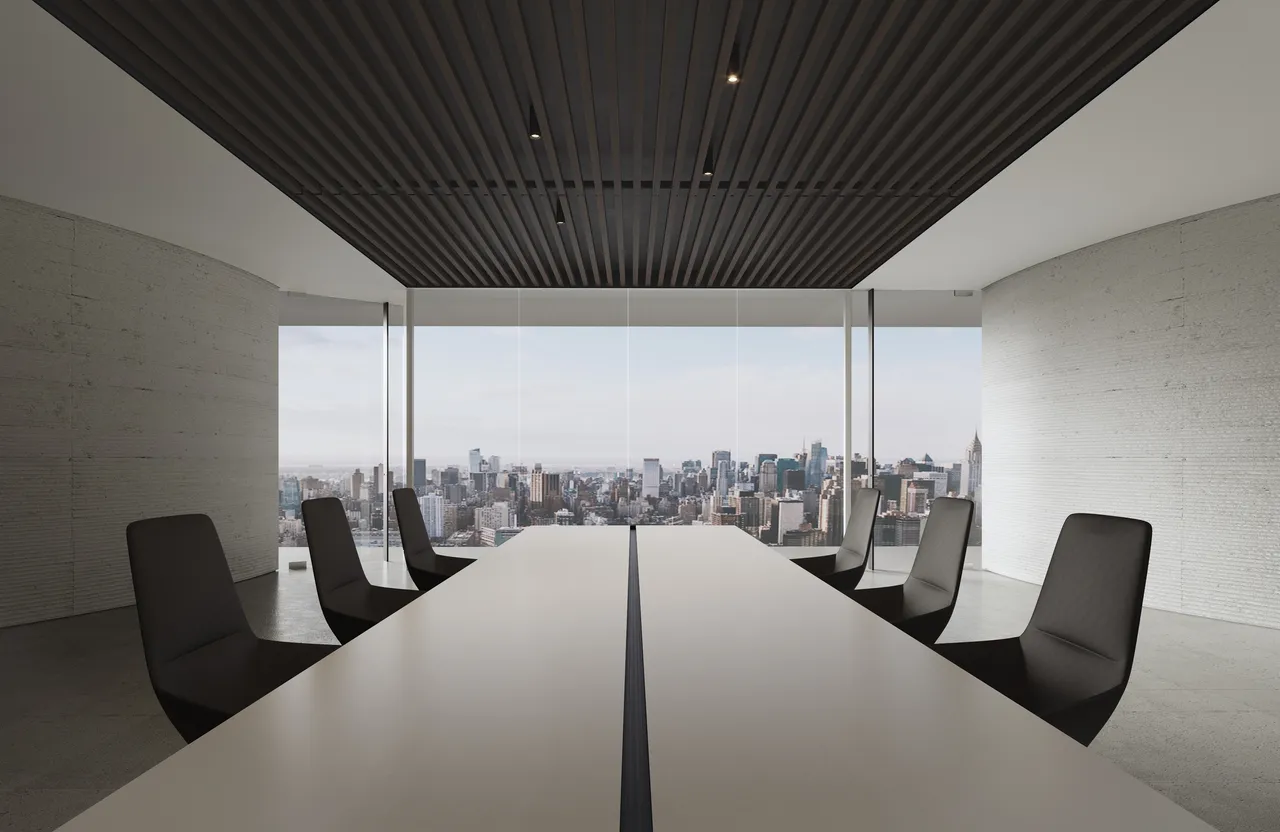

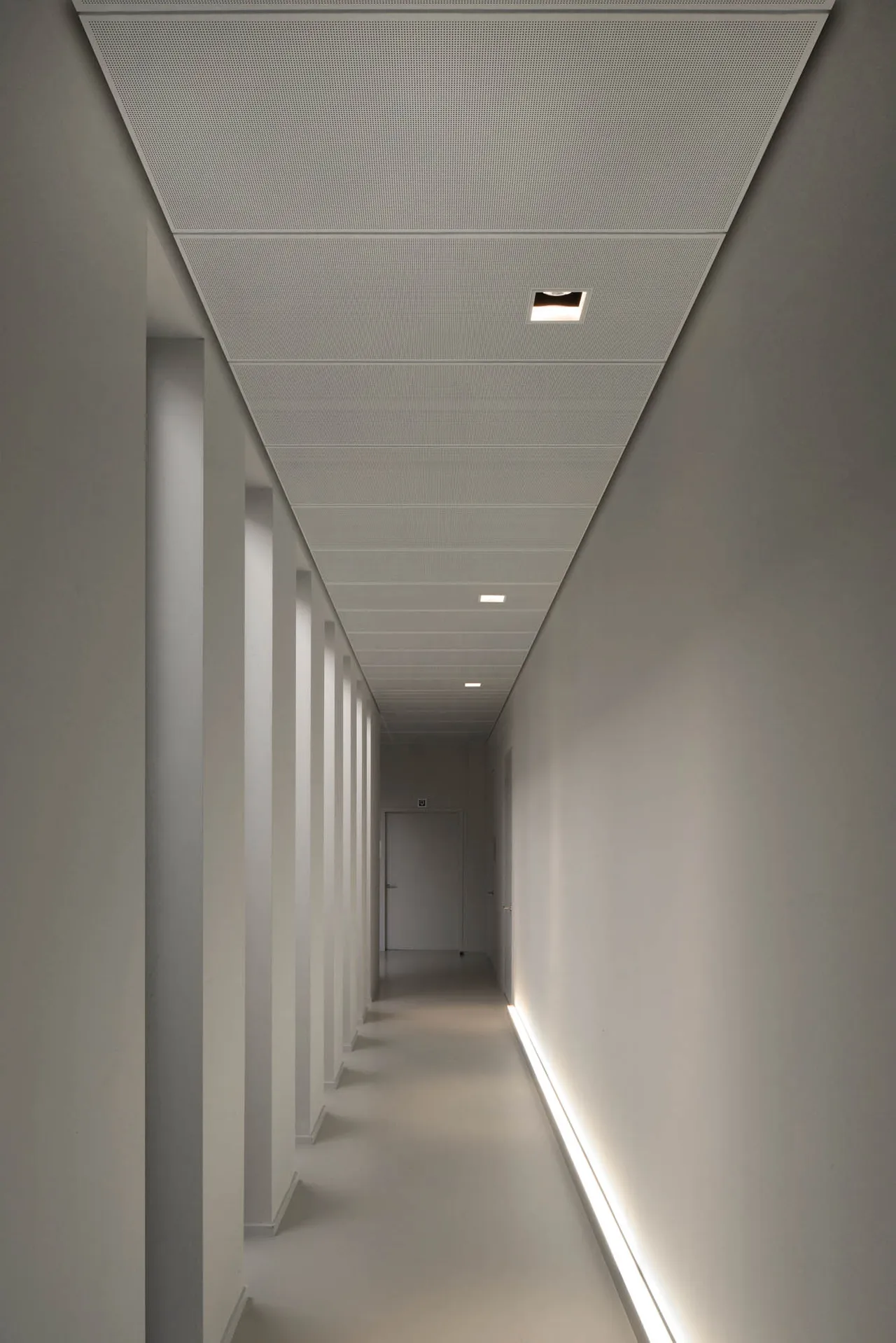

Diferența e modul de prindere a casetei și cât se vede structura. La clip-in, structura e complet ascunsă, iar casetele se clipsează pe ea și se pot scoate individual. La hook-on, casetele se agață pe o grilă invizibilă, iar varianta wall-to-wall are un rost perimetral retras față de perete. La lay-on, casetele se așază pe o grilă vizibilă, într-un caroiaj fix — cea mai simplă și mai rapidă variantă. Pe lângă acestea, gama mai cuprinde rytmi (lamele extrudate), ili (sistem liniar semideschis) și rafts (insule suspendate).

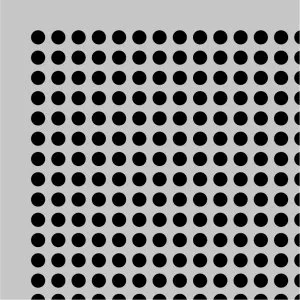

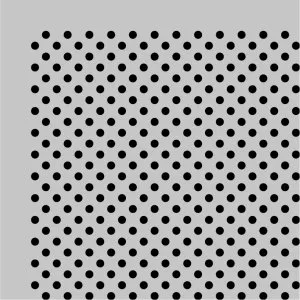

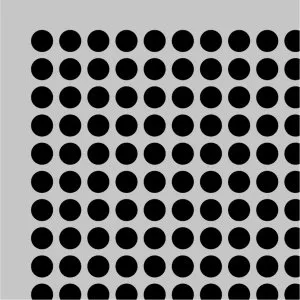

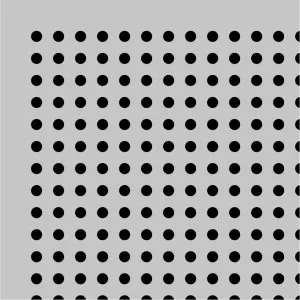

Zece modele standard: șase cu găuri rotunde în pas pătrat (RS1005, RS1810, RS2516, RS3015, RS3238, RS5048), două cu găuri rotunde în pas diagonal (RD1821, RD3028) și două cu perforație pătrată (SS5025, SS8041). Suprafața liberă merge de la 5% la 48,2%, iar alegerea se face în același timp pentru cum arată suprafața și pentru cât absoarbe acustic.
Un tavan în care casetele conțin panouri de încălzire și răcire prin radiație, cu schimbător din țeavă de cupru și conductor de aluminiu. Temperatura se transmite prin suprafață, uniform, fără curent de aer și fără zgomot, pentru că nu există piese în mișcare și nici filtre. Producătorul indică 17–19 °C pe turul de răcire și 30–40 °C pe cel de încălzire, ceea ce face sistemul compatibil cu pompe de căldură și cu stocarea geotermală sezonieră.
Pe capacitatea efectivă a tavanului montat, nu pe cea nominală a panoului. Capacitatea nominală se măsoară în laborator, pe panou. În tavanul real, o parte din suprafață e ocupată de corpuri de iluminat, difuzoare de aer, detectoare și trape de acces, iar acea suprafață nu răcește. Suprafața activă se stabilește pe planul de casete, după ce se așază toate integrările, iar producătorul publică separat valorile nominale și cele efective tocmai pentru că cele două se confundă des.
Cinci familii: fuo square (difuzor pătrat cu jet pe patru direcții și miez reglabil), fuo c2 (circular, cu inducție pe 360°, integrat invizibil prin chiar perforația casetei), fuo c5 (circular reglabil, pentru diferențe mari de temperatură), fuo linear (difuzor cu fante și tamburi reglabili, până la patru fante) și vento (fante liniare de la 15 mm, integrate în rosturile tavanului). Toate se livrează în aceeași culoare cu tavanul.
Absorbția reduce reverberația din încăpere: sunetul trece prin perforație și se disipează în materialul din spate. Se măsoară cu coeficientul αW, iar catalogul vektron indică valori de la 0,45 la 1,00, în funcție de perforație și de materialul folosit. Izolarea împiedică sunetul să treacă pe deasupra pereților despărțitori, prin plenum, în încăperea alăturată. Se măsoară ca Dn,c,w în dB, cu valori de până la 47 dB, și cere masă în casetă — de exemplu un strat de gips-carton de 9,5 sau 12,5 mm. Sunt două cerințe distincte și se scriu separat în caietul de sarcini.
Da. La sistemele clipsate, fiecare casetă se demontează individual, de regulă fără scule, iar la cele agățate sau așezate accesul e la fel de direct. La ili, sistemul e semideschis prin construcție, deci plenumul rămâne accesibil. Acolo unde deasupra există echipamente care cer intervenții dese, se prevăd casete cu balama sau trape din faza de proiect.
Acesta e argumentul principal al sistemului: în locul mai multor furnizori care își dispută același tavan, rămâne un singur ansamblu și un singur responsabil tehnic. Noi configurăm soluția împreună cu arhitectul, corelăm casetele cu iluminatul și cu celelalte instalații, iar pentru situații speciale lucrăm direct cu echipa tehnică a producătorului.
Proiecte
Trimite planul de tavan, înălțimea liberă și ce instalații trebuie să intre în el. Dacă lucrezi cu un arhitect, cu atât mai bine — configurația se stabilește împreună, în faza de proiect. Putem furniza fișele tehnice și cele acustice pentru dosar.
